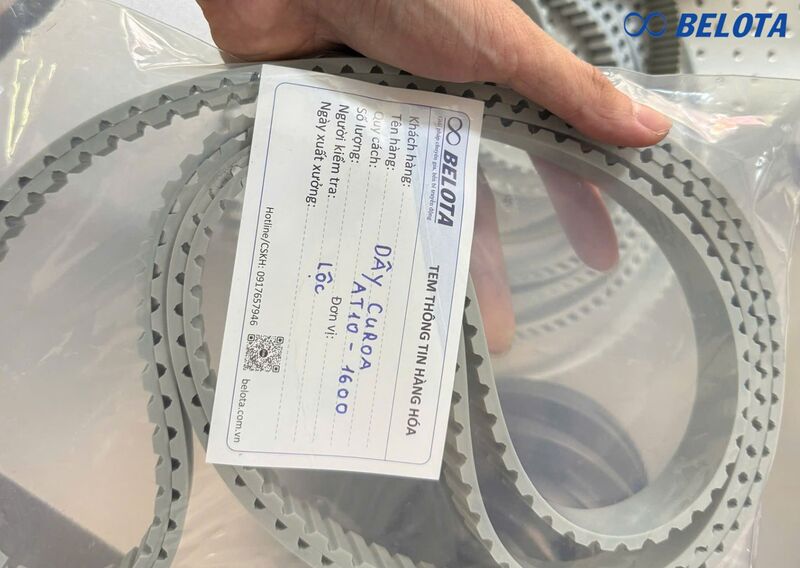

Dây curoa AT10 là loại dây curoa PU tiêu chuẩn Metric với bước răng 10 mm, được thiết kế để truyền động chính xác trong hệ thống máy móc yêu cầu đồng bộ cao và chịu tải lớn. Nhờ cấu trúc răng thang cải tiến kết hợp cốt lõi chịu lực chất lượng cao, dây AT10 hiện là một trong những loại lựa chọn phổ biến nhất trong băng tải công nghiệp, máy CNC, máy đóng gói và hệ thống tự động hóa tại Việt Nam.
Dây curoa AT10 có gì?
Dây curoa AT10 thuộc dòng dây curoa răng PU hệ Metric (AT Series), trong đó ký hiệu “10” thể hiện bước răng 10 mm. Dòng AT được phát triển như một phiên bản cải tiến so với dòng T10, với thiết kế biên dạng răng mở rộng nhằm tăng diện tích tiếp xúc giữa răng đai và puly, từ đó nâng cao khả năng truyền mô-men, chịu tải và độ ổn định trong quá trình vận hành.
Nhờ thiết kế này, hệ truyền động AT10 có khả năng truyền lực chính xác hơn, giảm hiện tượng trượt và đảm bảo tỷ số truyền ổn định. Trong nhiều ứng dụng công nghiệp, hệ thống truyền động sử dụng đai chữ V hoặc đai dẹt có thể được thay thế bằng hệ đai răng AT10 và puly đồng bộ, giúp loại bỏ hiện tượng trượt và đảm bảo độ đồng bộ chuyển động trong toàn bộ dây chuyền máy móc.

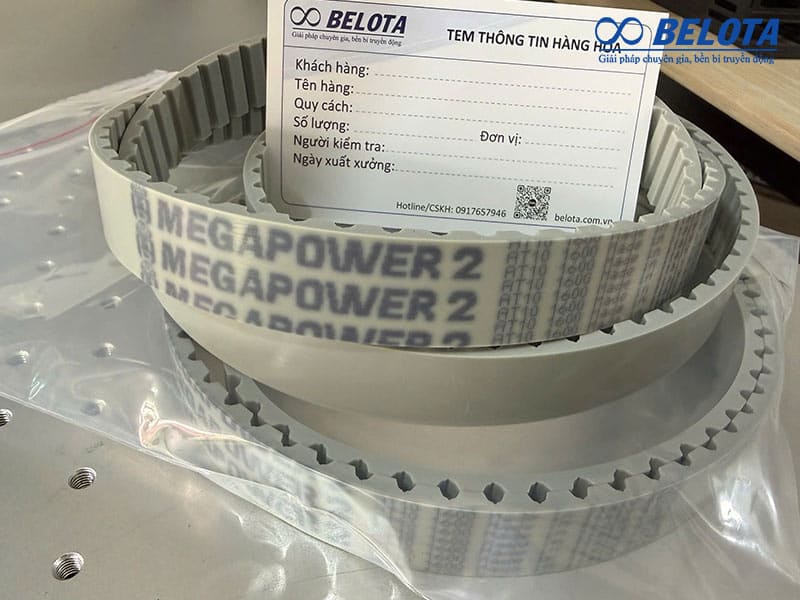

Dây curoa AT10 thuộc dòng đai răng hệ Metric
Cấu tạo của dây đai AT10
Dây curoa AT10 được thiết kế với nhiều lớp vật liệu nhằm đảm bảo khả năng chịu tải và độ ổn định trong quá trình vận hành.
Lớp vật liệu thân dây
Phần thân dây thường được sản xuất từ cao su tổng hợp hoặc polyurethane (PU). Đây là những vật liệu có độ bền cơ học cao, khả năng chống mài mòn tốt và chịu được nhiều điều kiện môi trường khác nhau.
Nhờ đặc tính đàn hồi phù hợp, lớp thân dây giúp dây vận hành ổn định khi làm việc liên tục trong hệ thống máy móc.
Lõi chịu lực
Bên trong dây là lớp lõi chịu lực, có nhiệm vụ tăng khả năng chịu kéo và hạn chế tình trạng giãn dài trong quá trình sử dụng. Các loại lõi phổ biến gồm:
- Sợi thép
- Sợi thủy tinh
- Sợi Kevlar
Lõi dây đóng vai trò quan trọng trong việc duy trì độ chính xác của hệ thống truyền động, đặc biệt trong các ứng dụng yêu cầu độ đồng bộ cao. Với các ứng dụng yêu cầu tải lớn và độ đồng bộ cao, dòng dây curoa răng PU lõi thép thường được sử dụng trong máy CNC, băng tải đồng bộ và hệ thống tự động hóa công nghiệp.
Hệ thống răng dây
Răng dây được thiết kế theo dạng hình thang với khoảng cách bước răng 10 mm. Thiết kế này giúp tăng diện tích tiếp xúc giữa dây và pulley, từ đó cải thiện khả năng truyền lực và giảm mài mòn trong quá trình vận hành.

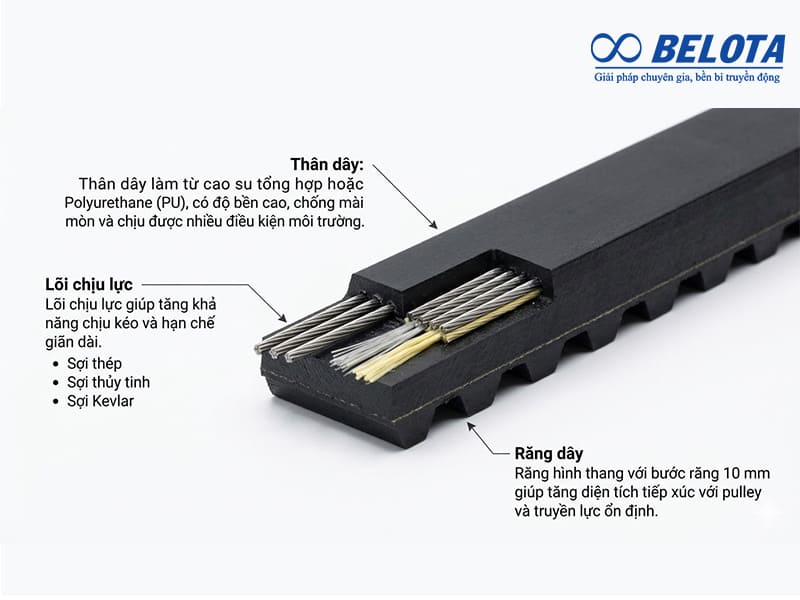

Cấu tạo chi tiết của dây curoa AT10
Chi tiết cách đọc thông số dây curoa AT10
Thông thường, một mã hàng đầy đủ của dây curoa AT10 (ví dụ: AT10 – 50 – 1000) sẽ được phân tách như sau:
| Thành phần | Ví dụ | Ý nghĩa chi tiết | Ghi chú kỹ thuật |
|---|---|---|---|
| Loại răng (Profile) | AT10 | Hệ răng Metric, bước răng 10 mm. | Răng hình thang cân, chân răng rộng, khả năng chịu tải cao hơn dòng T10. |
| Chiều rộng (Width) | 50 | Độ rộng bản dây là 50 mm. | Các khổ phổ biến: 16 mm, 25 mm, 32 mm, 50 mm, 75 mm, 100 mm. |
| Chiều dài (Length) | 1000 | Chu vi vòng dây là 1000 mm. | Với dây đai răng PU đúc kín, đây là tổng chiều dài chu vi dây. |
| Vật liệu (Material) | PU | Polyurethane, thường có màu trắng. | Thường kết hợp lõi thép (Steel Cord) hoặc sợi Kevlar để tăng độ bền và chống giãn. |
Việc hiểu rõ cách đọc thông số giúp kỹ sư và bộ phận mua hàng lựa chọn đúng loại dây phù hợp với hệ thống máy móc.
So sánh dây curoa AT10 với T10 và HTD 10M
| Tiêu chí | Dòng T10 | Dòng AT10 | Dòng HTD 10M |
|---|---|---|---|
| Bước răng | 10 mm | 10 mm | 10 mm |
| Biên dạng răng | Hình thang | Hình thang cải tiến | Cung tròn (đường cong) |
| Chiều cao răng | 3,5 mm | 4,5 mm | 4,3 mm |
| Khả năng chịu tải | Trung bình | Cao | Cao |
| Độ chính xác truyền động | Trung bình | Rất tốt | Trung bình |
| Tiếng ồn khi vận hành | Trung bình | Thấp | Thấp |
| Giá thành tham khảo | Thấp nhất | Trung bình | Cao nhất |
| Khả năng thay thế lẫn nhau | Không | Không | Không |
Lưu ý kỹ thuật quan trọng
Dù cả ba dòng dây này đều có cùng bước răng là 10 mm, nhưng bạn tuyệt đối không được sử dụng thay thế lẫn nhau.
Lý do: Biên dạng răng (hình dáng răng) của chúng khác nhau hoàn toàn.
Yêu cầu: Ròng rọc (Puly) phải được thiết kế khớp chính xác với biên dạng răng của loại dây đó. Ví dụ: Dây AT10 chỉ chạy được trên Puly dành riêng cho AT10.
Ưu điểm của dây curoa AT10
Nhờ thiết kế chuyên dụng cho truyền động chính xác, dây curoa AT10 mang lại nhiều lợi ích cho hệ thống sản xuất công nghiệp.
Truyền động chính xác
Dây đai răng AT10 truyền lực bằng cách ăn khớp trực tiếp với pulley, giúp loại bỏ hiện tượng trượt thường gặp ở các loại dây đai ma sát. Điều này đặc biệt quan trọng đối với các hệ thống cần đồng bộ chuyển động.
Khả năng chịu tải tốt
Thiết kế răng rộng và cấu trúc lõi chắc chắn giúp dây AT10 có khả năng chịu lực kéo lớn, phù hợp với nhiều ứng dụng công nghiệp có tải trọng cao.
Độ bền và tuổi thọ cao
Vật liệu chất lượng cùng cấu trúc nhiều lớp giúp dây có khả năng chống mài mòn tốt và duy trì hiệu suất ổn định trong thời gian dài.
Vận hành ổn định
So với nhiều loại truyền động khác, dây curoa AT10 giúp hệ thống hoạt động êm, giảm rung động và hạn chế tiếng ồn trong quá trình vận hành.

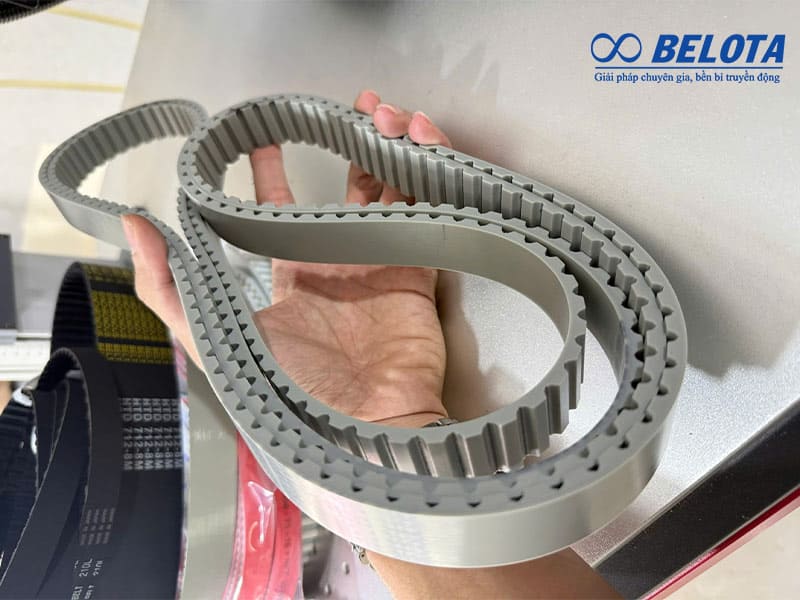

Dây curoa AT10 có khả năng chịu tải tốt, độ bền và tuổi thọ cao
Ứng dụng của dây curoa AT10 trong công nghiệp
Nhờ đặc tính truyền động chính xác và độ bền cao, dây curoa AT10 được sử dụng trong nhiều loại thiết bị và dây chuyền sản xuất.
- Băng tải công nghiệp: Dây AT10 được sử dụng trong các hệ thống băng tải đồng bộ, giúp truyền động ổn định giữa các trục và đảm bảo dây chuyền vận hành liên tục.
- Máy CNC và thiết bị tự động hóa: Trong máy CNC và các hệ thống tự động, dây AT10 giúp truyền động chính xác, đảm bảo chuyển động đồng bộ và độ ổn định khi gia công.
- Máy đóng gói và dây chuyền bao bì : Dây curoa AT10 hỗ trợ đồng bộ chuyển động giữa các bộ phận máy, giúp duy trì tốc độ và hiệu suất của dây chuyền đóng gói.
- Máy in và thiết bị gia công chính xác: Nhiều máy in công nghiệp, máy cắt và thiết bị gia công sử dụng dây AT10 để đảm bảo chuyển động ổn định và độ chính xác cao.

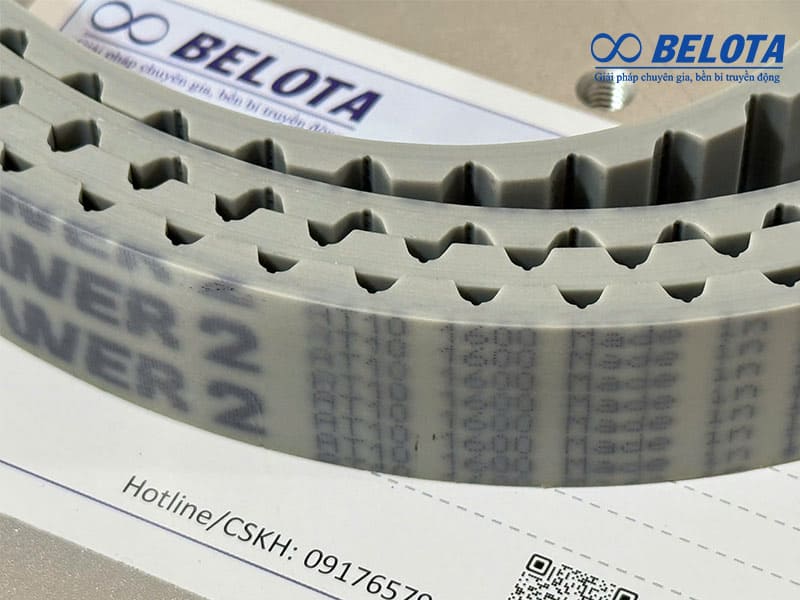

Dây curoa AT10 được sử dụng trong nhiều loại thiết bị và dây chuyền sản xuất
Tiêu chí lựa chọn dây curoa AT10 phù hợp
Việc lựa chọn đúng loại dây curoa AT10 giúp hệ thống máy móc vận hành hiệu quả và hạn chế sự cố trong quá trình sản xuất.
Xác định tải trọng hệ thống
Doanh nghiệp cần tính toán lực kéo và mô-men truyền động để lựa chọn loại dây có khả năng chịu tải phù hợp.
Điều kiện môi trường làm việc
Môi trường làm việc có thể ảnh hưởng đến tuổi thọ của dây. Trong các môi trường có dầu mỡ, bụi hoặc nhiệt độ cao, nên lựa chọn vật liệu dây phù hợp để đảm bảo độ bền.
Kích thước dây
Chiều dài và chiều rộng dây phải phù hợp với thiết kế của pulley và khoảng cách giữa các trục truyền động.
Kết luận
Dòng dây này mang lại khả năng truyền động ổn định, độ bền cao và phù hợp với nhiều hệ thống máy móc trong sản xuất công nghiệp. Việc lựa chọn đúng thông số giúp doanh nghiệp tối ưu hiệu suất vận hành và hạn chế chi phí bảo trì. Nếu doanh nghiệp đang cần tư vấn hoặc tìm nguồn cung dây curoa AT10, hãy liên hệ Belota để được hỗ trợ kỹ thuật và báo giá nhanh chóng.
