Trong các dây chuyền sản xuất hiện đại, băng tải lưới mắt cáo (Eye-Flex Mesh Belt) đóng vai trò cốt lõi trong quá trình sấy, nướng và cấp đông nhờ khả năng chịu nhiệt, chịu tải và độ bền vượt trội. Với thiết kế lưới đặc trưng giúp tối ưu lưu thông nhiệt và khí, dòng băng tải này mang lại hiệu suất vận hành ổn định ngay cả trong điều kiện khắc nghiệt. Là đơn vị chuyên gia công băng tải lưới theo yêu cầu, BELOTA cung cấp giải pháp tối ưu, đáp ứng chính xác từng nhu cầu sản xuất của doanh nghiệp.
Băng tải lưới mắt cáo là gì?
Băng tải lưới mắt cáo (Eye Flex Mesh Belt) là loại băng tải lưới inox được đan hoặc hàn từ thép không gỉ với thiết kế lưới hở và bề mặt phẳng, các mắt lưới có hình bình hành hoặc hình chữ nhật hẹp, trông giống như mắt con cáo.
Đây là loại băng tải có độ bền cực cao, được thiết kế để chịu tải trọng lớn và làm việc trong các môi trường khắc nghiệt mà không bị biến dạng hay giãn nở đáng kể.
Băng tải lưới mắt cáo được thiết kế để chịu tải trọng lớn và làm việc trong các môi trường khắc nghiệt
Thông số kỹ thuật chi tiết của băng tải lưới mắt cáo
Khi lựa chọn băng tải lưới mắt cáo, quý khách hàng cần lưu ý các thông số quan trọng sau:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Vật liệu | Inox 304, Inox 316, thép mạ kẽm |
| Bước lưới | Từ 15 mm đến 100 mm |
| Chiều rộng | Theo yêu cầu hệ thống, có thể lên tới 3.960 mm |
| Tỷ lệ đan | Thường 2:1 (ví dụ: 12x6 mm, 30x15 mm, 20x10 mm) |
| Độ dày sợi | Đường kính từ 1 mm – 3 mm |
| Đường kính thanh nối | Từ 3.2 mm đến 8.0 mm |
| Trọng lượng | Từ 5 kg đến hàng trăm kg tùy quy cách và loại băng tải |
| Nhiệt độ làm việc | Lên tới 1000 độ F (538 độ C) |
| Cạnh băng tải | Có thể sử dụng cạnh xích (Chain Edge), tấm gia cường (Reinforcing Plates) hoặc các loại xích chốt rỗng |
| Phụ kiện đi kèm | Cánh gạt (Cross Flights) để tải hàng lên dốc và tấm chắn biên (Side Guards) để ngăn rơi rớt sản phẩm |
Lưu ý: Tỷ lệ đan phổ biến nhất là 2:1 (khoảng cách sợi dọc gấp đôi sợi ngang). Tuy nhiên, có thể tùy chỉnh theo yêu cầu cụ thể như 25/20 hoặc 15/10 để phù hợp với kích thước sản phẩm cần tải.
Thông số kỹ thuật chi tiết của băng tải lưới mắt cáo
Thông số theo cấu hình lắp đặt
Tùy vào phương pháp cố định khoảng cách khe hở mà thông số có sự thay đổi
| Loại cấu hình | Bước lưới phổ biến (mm) | Khe hở tối thiểu (mm) | Đặc điểm kỹ thuật |
|---|---|---|---|
| Không vòng đệm | 15.875 – 100 | 1.40 – 4.00 | Thiết kế mô-đun thẳng, không có thanh hỗ trợ ngang, dễ vệ sinh |
| Dây hàn bên dưới | 15.875 – 75 | 2.00 – 3.30 | Có 1, 2 hoặc 3 sợi dây hàn mặt dưới; khe hở tối đa lên tới 50 mm |
| Vòng đệm (Rings) | 25 – 75 | 4.00 – 8.00 | Khe hở tăng theo các bước 2.0 mm, 2.5 mm hoặc 4.0 mm tùy loại |
| Lò xo (Springs) | 25 – 100 | 7.00 – 12.00 | Có sẵn các độ rộng khe hở: 8, 10, 12, 15, 17.5, 20 mm |
Các dòng băng tải lưới mắt cáo thường gặp nhất
Tùy vào nhu cầu sử dụng, băng tải lưới mắt cáo được chia thành nhiều biến thể khác nhau:
Băng tải lưới mắt cáo xích biên
Đây là giải pháp cho các dây chuyền yêu cầu tải trọng lớn và vận hành 24/7.
Cấu tạo: Kết hợp giữa lưới mắt cáo và hệ thống xích biên (loại LK hoặc KH) giúp truyền động ổn định, không bị trượt.
Đặc điểm: Chịu nhiệt lên đến 538°C (1000°F).
Ưu điểm: Thiết kế module dễ dàng thay thế từng phần, tối ưu chi phí bảo trì.
Băng tải lưới mắt cáo xích biên

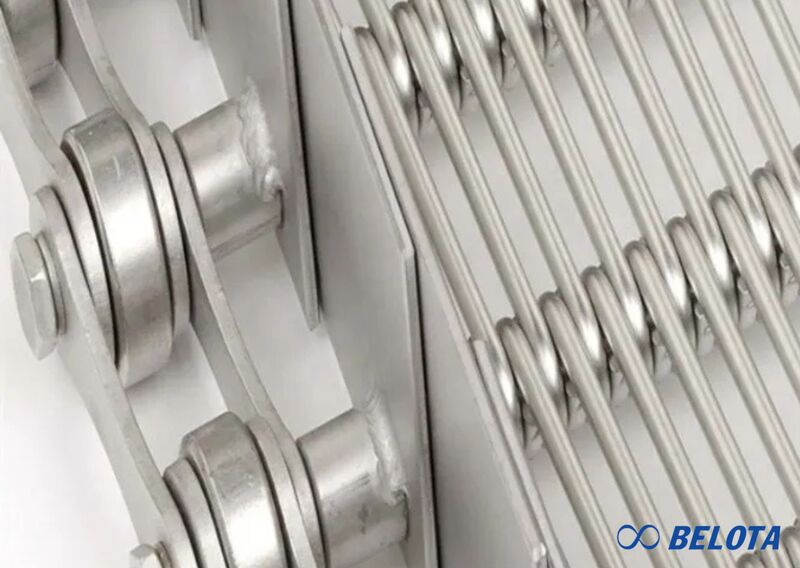

Băng tải lưới mắt cáo ty hàn cố định
Dòng sản phẩm này nổi bật với độ cứng cáp và khả năng chống biến dạng.
Cấu tạo: Các thanh ty inox được hàn cố định với mắt lưới.
Ưu điểm: Bề mặt phẳng tuyệt đối, không rung lắc, giúp bảo vệ hình dạng sản phẩm trong quá trình vận chuyển.
Ứng dụng: Thường dùng trong các lò nướng bánh hoặc hệ thống rửa rau củ công nghiệp, trong một số dây chuyền có thể kết hợp với băng tải lưới thang (Ladder Belt) để tối ưu thoát nhiệt và thoát nước.
Băng tải lưới mắt cáo ty hàn cố định
Các dòng băng tải lưới mắt cáo khác
Băng tải lưới mắt cáo ty bẻ móc được cố định ở hai đầu biên băng cách bẻ móc để giữ cho các thanh ty ngang chắc chăn. Dòng này thì linh hoạt, dễ tháo lắp thủ công.
Băng tải lưới mắt cáo chạy cong: Thiết kế đặc biệt để chuyển hướng sản phẩm trong không gian hẹp.
Ưu điểm của băng tải lưới Eye-Flex
Băng tải Eye-Flex® là dòng băng tải mô-đun hạng nặng, được thiết kế để đáp ứng các yêu cầu khắt khe trong công nghiệp với nhiều ưu điểm vượt trội:
-
Chịu tải lớn, độ bền cao: Kết cấu thép không gỉ chắc chắn, chịu va đập mạnh và tải trọng nặng mà không biến dạng.
-
Thiết kế linh hoạt, tùy biến cao: Dễ dàng tùy chỉnh khe hở lưới và tích hợp phụ kiện như cánh gạt, chắn biên theo từng ứng dụng.
-
Bề mặt phẳng, thông thoáng: Giữ sản phẩm ổn định, đồng thời cho phép khí và chất lỏng lưu thông hiệu quả.
-
Đảm bảo vệ sinh: Cấu trúc mở hạn chế tích tụ bụi bẩn, dễ làm sạch, phù hợp tiêu chuẩn thực phẩm.
-
Truyền động ổn định: Hệ thống nhông kéo giúp vận hành chính xác, không trượt, không lệch băng.
-
Chịu nhiệt tốt: Hoạt động ổn định ở nhiệt độ cao và lạnh sâu nhờ kết cấu mô-đun cứng vững, hạn chế biến dạng khi giãn nở nhiệt. Trong khi đó, băng tải lưới sợi phẳng có cấu trúc dây đan mảnh, linh hoạt nên dễ võng hoặc giãn khi gặp nhiệt độ cao kết hợp tải lớn, khiến độ ổn định kém hơn so với Eye-Flex®.
-
Dễ bảo trì: Thiết kế mô-đun giúp thay thế nhanh từng phần, giảm thời gian dừng máy và chi phí vận hành.
Băng tải Eye-Flex® là dòng băng tải mô-đun hạng nặng, được thiết kế để đáp ứng các yêu cầu khắt khe trong công nghiệp
Những ngành công nghiệp thường sử dụng băng tải lưới mắt cáo
Băng tải lưới mắt cáo hiện diện trong hầu hết các nhà máy sản xuất:
- Chế biến thực phẩm: Dùng trong chế biến thịt, thủy sản, rau củ; các quy trình nấu, chiên, nướng, cấp đông và làm mát nhờ bề mặt phẳng, dễ vệ sinh.
- Công nghiệp nặng: Phù hợp cho gia nhiệt, xử lý nhiệt, tẩy dầu, rửa và sấy khô. Thiết kế lưới hở giúp thoát nước và lưu thông nhiệt hiệu quả.
- Xử lý môi trường: Dùng trong hệ thống làm sạch kênh rạch, trại nuôi cá, trạm thủy điện nhờ khả năng làm việc bền bỉ ngoài trời.
- Ngành giấy & Dệt may: Vận chuyển nguyên liệu trong môi trường ẩm ướt.
Băng tải lưới mắt cáo hiện diện trong hầu hết các nhà máy sản xuất
Belota - Đơn vị gia công băng tải lưới mắt cáo uy tín
BELOTA chuyên cung cấp và gia công băng tải lưới mắt cáo theo yêu cầu, đáp ứng đa dạng điều kiện vận hành trong công nghiệp:
- Tư vấn và thiết kế giải pháp tối ưu, phù hợp tải trọng và môi trường làm việc thực tế
- Sử dụng vật liệu inox 304/316 đạt tiêu chuẩn, đảm bảo độ bền và khả năng chống ăn mòn
- Gia công chính xác, linh hoạt theo kích thước và cấu hình riêng của từng hệ thống'
- Giá thành cạnh tranh, đi kèm dịch vụ lắp đặt và bảo hành dài hạn
Với kinh nghiệm thực tế và năng lực kỹ thuật, BELOTA mang đến giải pháp băng tải lưới bền bỉ, ổn định và tối ưu chi phí cho doanh nghiệp.
