Băng tải lưới inox dạng thang 1 hàng là giải pháp đáp ứng tốt yêu cầu về tốc độ và tiêu chuẩn vệ sinh, nên được nhiều doanh nghiệp tin dùng hiện nay. Với thiết kế dạng thang thông thoáng, vận hành linh hoạt cả theo đường thẳng lẫn đường cong, cùng mức chi phí hợp lý trong bảng giá băng tải lưới, sản phẩm ngày càng được ưu tiên sử dụng trong các dây chuyền sản xuất hiện đại.

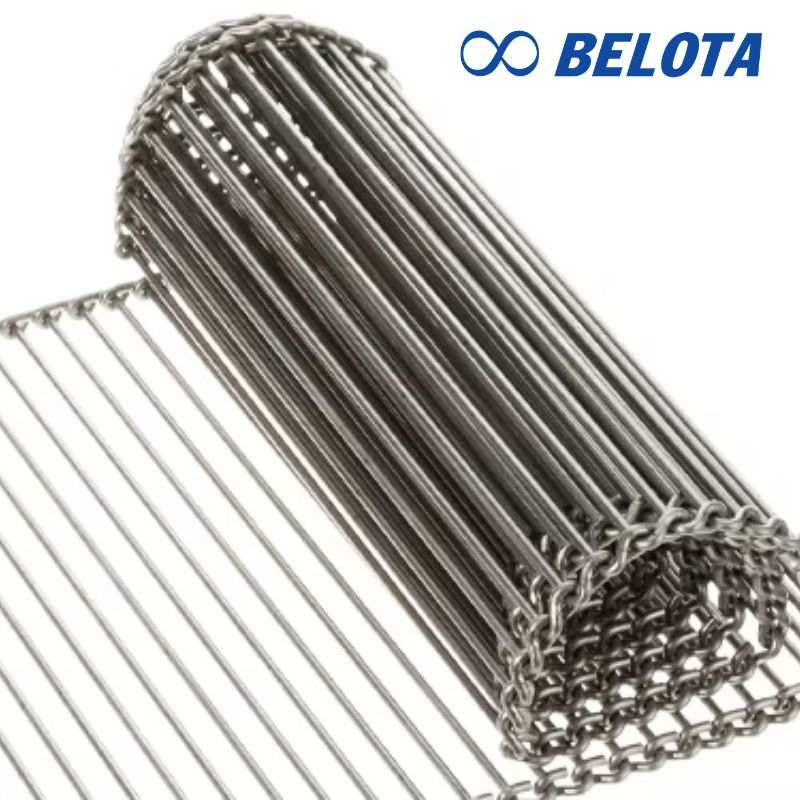

Băng tải lưới inox dạng thang 1 hàng là gì?
Băng tải lưới inox dạng thang 1 hàng hay còn gọi là băng tải đũa là một loại băng tải lưới inox có cấu trúc các thanh ngang (thanh đỡ) được bố trí song song, liên kết với nhau bằng các sợi dọc, tạo hình giống bậc thang, và chỉ có một hàng thanh ngang chính trên mỗi bước lưới.
Điểm đặc trưng của dòng băng tải này nằm ở thiết kế bề mặt hở, giúp tăng khả năng thoáng khí và thoát nước hiệu quả. Khoảng cách giữa các thanh ty được phân bố đồng đều, giúp sản phẩm di chuyển ổn định, hạn chế tình trạng xô lệch hoặc rơi rớt trong quá trình vận hành. Thiết kế tối giản nhưng vẫn đảm bảo độ chắc chắn là một lợi thế quan trọng khi vận hành trong môi trường sản xuất liên tục.
Về nguyên lý, băng tải hoạt động dựa trên cơ chế truyền động bằng bánh nhông, ăn khớp trực tiếp với phần liên kết biên của belt, giúp quá trình vận hành diễn ra ổn định và đồng bộ. Một trong những ưu điểm nổi bật là khả năng vận hành linh hoạt, không chỉ chạy thẳng mà còn có thể thiết kế chạy cong với các góc 90° hoặc 180°, hỗ trợ tối ưu hóa bố trí dây chuyền sản xuất.

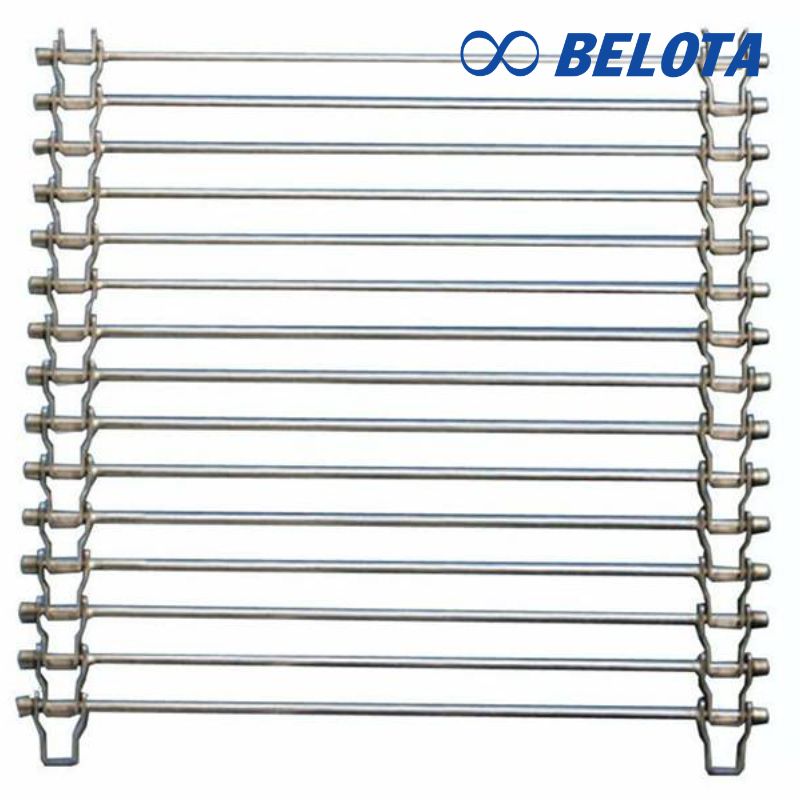

Băng tải lưới inox dạng thang 1 hàng chạy thẳng chỉ có một hàng thanh ngang chính trên mỗi bước lưới

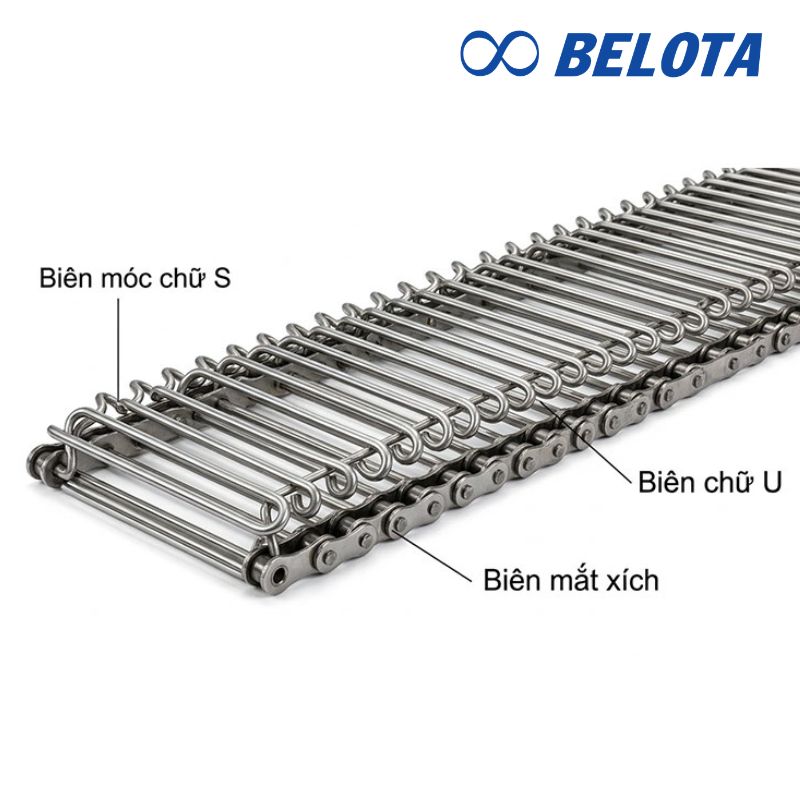

Cấu tạo của băng tải đũa 1 hàng
- Thanh ngang (thanh đỡ chính): Là các thanh inox tròn hoặc dẹt được bố trí song song theo chiều ngang, tạo hình giống bậc thang. Với dạng 1 hàng, mỗi bước lưới chỉ có 1 thanh ngang, giúp kết cấu đơn giản và thoáng.
- Sợi liên kết dọc (wire link): Các sợi inox chạy dọc có nhiệm vụ liên kết các thanh ngang lại với nhau, giữ ổn định toàn bộ cấu trúc băng tải trong quá trình vận hành.
- Bước lưới (pitch): Khoảng cách giữa các thanh ngang tương đối lớn, tạo độ thoáng cao, phù hợp cho các ứng dụng cần thoát nước, thoát nhiệt nhanh.
- Vật liệu chế tạo: Thường sử dụng inox 201, 304 hoặc 316 tùy môi trường làm việc, đảm bảo khả năng chống gỉ, chịu nhiệt và độ bền lâu dài. Trong đó, băng tải lưới inox 304 dạng đũa được sử dụng phổ biến nhờ khả năng chống gỉ tốt, an toàn thực phẩm và độ bền cao.
- Cấu trúc lưới mở: Thiết kế khe hở lớn giúp không khí, nước hoặc nhiệt lưu thông dễ dàng, hạn chế bám bẩn và thuận tiện cho việc vệ sinh.
- Kiểu mép băng: Có thể gia công dạng mép hàn hoặc gập để tăng độ chắc chắn và hạn chế bung sợi trong quá trình sử dụng.
Thiết kế tối giản nhưng vẫn đảm bảo độ chắc chắn
Thông số kỹ thuật của băng tải lưới Inox thang 1 hàng
Băng tải lưới inox dạng thang 1 hàng có các thông số tham khảo như sau:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Loại băng tải | Băng tải lưới inox dạng thang (Ladder Belt / Flat Flex) |
| Bước lưới | 12,7 mm – 25,4 mm (có thể sản xuất theo bước lẻ 4mm, 5mm…) |
| Đường kính thanh ty | 3,66 mm – 4,88 mm |
| Chiều rộng | Tùy chỉnh theo yêu cầu, tối đa ~914 mm hoặc lớn hơn |
| Vật liệu | Inox 304, 316, 314 (chịu nhiệt cao) |
| Kiểu hoàn thiện cạnh | Móc đơn (Single Loop) / Móc đôi (Double Loop) |
| Góc vận hành cong | 90° hoặc 180° |
| Bán kính trong (R) | ~598 mm – 762 mm |
| Hướng chạy | Tay trái (Left-hand) / Tay phải (Right-hand) |
| Khả năng chịu nhiệt | -50°C đến +250°C |
| Độ hở | Lên đến 85% |
Toàn bộ các thông số như chiều dài, chiều rộng, tải trọng và cấu hình vận hành đều có thể được tùy chỉnh theo yêu cầu cụ thể của từng dây chuyền sản xuất, không gian lắp đặt và mục tiêu vận hành của doanh nghiệp.
Ưu điểm nổi bật của băng tải lưới Inox thang 1 hàng
Tối ưu cho sản phẩm nhẹ và dây chuyền tốc độ cao
Nhờ bề mặt phẳng và kết cấu thanh ty đồng đều, băng tải giúp các sản phẩm nhẹ như bánh kẹo, thực phẩm đóng gói hoặc linh kiện nhỏ được vận chuyển ổn định ngay cả trong điều kiện vận hành tốc độ cao, từ đó hạn chế rủi ro hư hỏng.

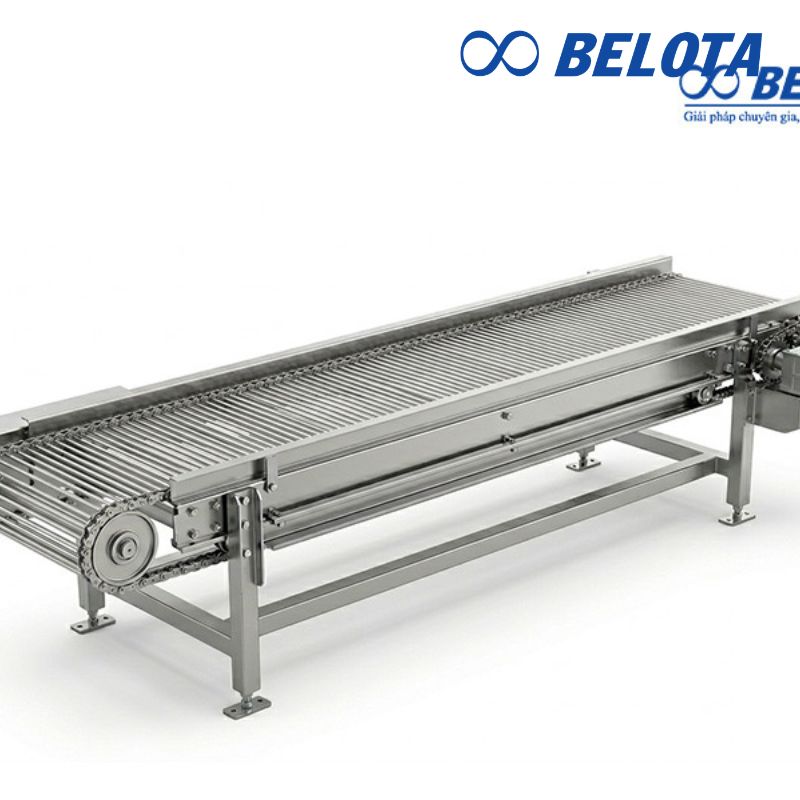

Độ bền cao
Thanh ty inox có khả năng chịu lực kéo tốt, hạn chế biến dạng trong quá trình sử dụng lâu dài. Điều này giúp giảm tần suất bảo trì, hạn chế thời gian dừng máy và góp phần tối ưu chi phí vận hành tổng thể cho doanh nghiệp.
Thanh ty inox có khả năng chịu lực kéo tốt
Hạn chế lỗi trong vận hành
Cấu trúc liên kết tại hai biên giúp giảm ma sát, hạn chế tình trạng belt bị kẹt, vướng hoặc hư hỏng. So với các dòng tải nặng như băng tải lưới Eyelink, loại thang 1 hàng ít yêu cầu bảo trì phức tạp hơn trong các ứng dụng nhẹ và trung bình
Linh hoạt trong thiết kế dây chuyền
Khả năng vận hành theo cả đường thẳng và đường cong (90° – 180°) giúp doanh nghiệp dễ dàng bố trí dây chuyền theo nhiều dạng layout khác nhau, đặc biệt trong các nhà máy có không gian hạn chế hoặc yêu cầu định tuyến phức tạp.
Dễ vệ sinh
Thiết kế lưới hở giúp hạn chế tình trạng đọng nước và tích tụ cặn bẩn, từ đó hỗ trợ quá trình vệ sinh diễn ra nhanh chóng và hiệu quả. Đây là yếu tố quan trọng đối với các ngành yêu cầu tiêu chuẩn cao như thực phẩm hoặc dược phẩm.
Các loại băng tải lưới inox dạng thang 1 hàng
Tùy theo thiết kế liên kết và yêu cầu vận hành, băng tải lưới inox dạng thang 1 hàng được chia thành nhiều loại khác nhau. Mỗi loại sẽ phù hợp với từng điều kiện tải trọng, hướng chạy và đặc thù dây chuyền.

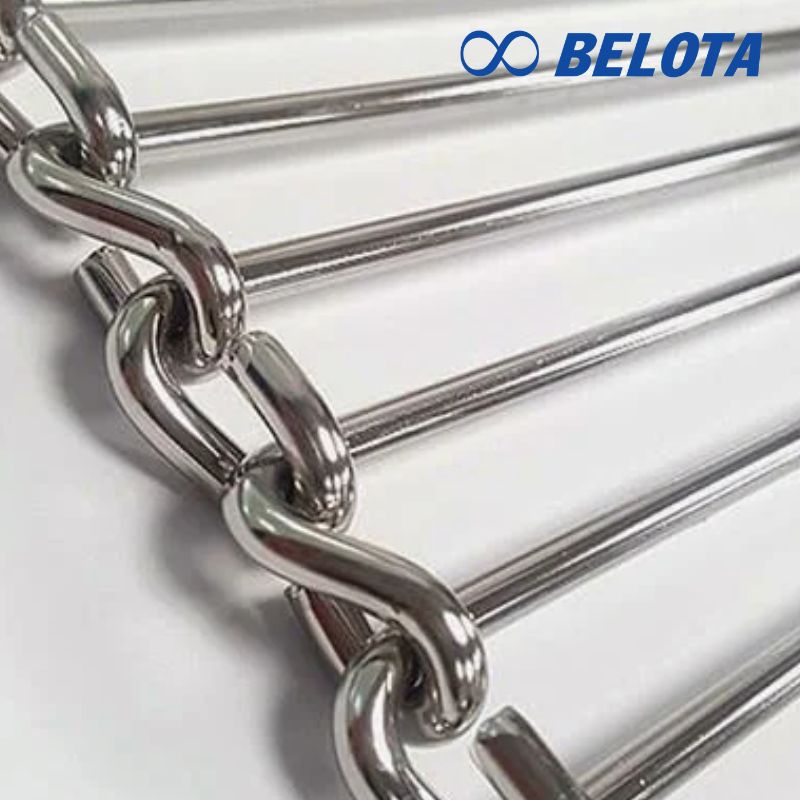

Băng tải thang móc chữ S (S-hook)
Đây là dòng phổ biến nhờ thiết kế liên kết linh hoạt giữa các thanh lưới. Loại này có thể vận hành cả dạng thẳng và dạng cong, hỗ trợ các góc chuyển hướng như 90° hoặc 180°. Nhờ tính linh hoạt cao, băng tải thang móc chữ S thường được sử dụng trong các dây chuyền thực phẩm, sấy và làm nguội cần tối ưu không gian bố trí.
Băng tải thang móc chữ S

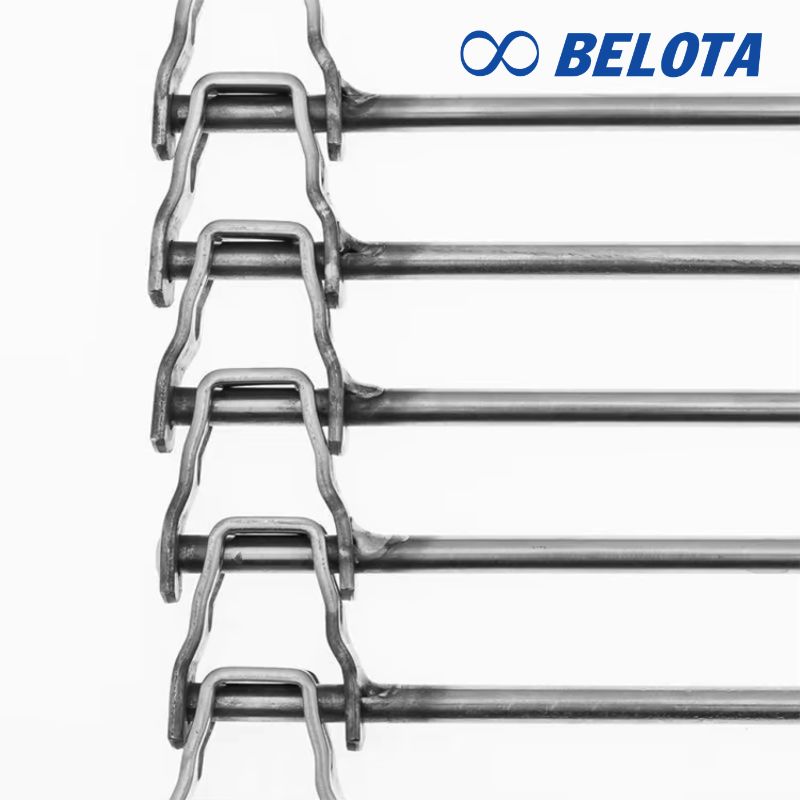

Băng tải thang liên kết chữ U (U-link)
Dạng băng tải lưới thang 1 hàng này có kết cấu chắc chắn hơn nhờ các điểm liên kết dạng chữ U kín. Nhờ đó, băng tải vận hành ổn định hơn khi chịu tải trung bình đến lớn và vẫn có thể sử dụng cho cả hệ thống thẳng lẫn cong. Đây là lựa chọn phù hợp cho các dây chuyền cần độ bền cao và hoạt động liên tục.
Băng tải thang móc chữ U

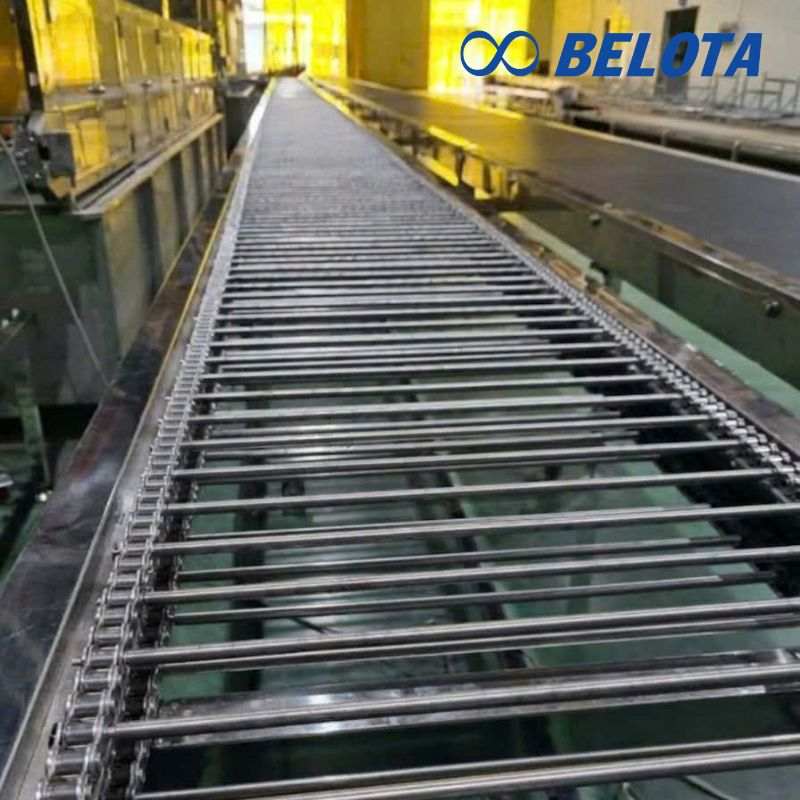

Băng tải thang dạng mắt xích (chain ladder belt)
Dòng này được bổ sung thêm xích hai bên để tăng khả năng chịu tải và độ ổn định khi vận hành. Tuy nhiên, loại này chỉ phù hợp với các ứng dụng chạy thẳng, không dùng cho hệ thống cong. Đây là giải pháp hiệu quả cho các dây chuyền dài, tải nặng hoặc môi trường công nghiệp khắc nghiệt, nơi yêu cầu hạn chế tối đa tình trạng lệch băng.
Băng tải thang dạng mắt xích

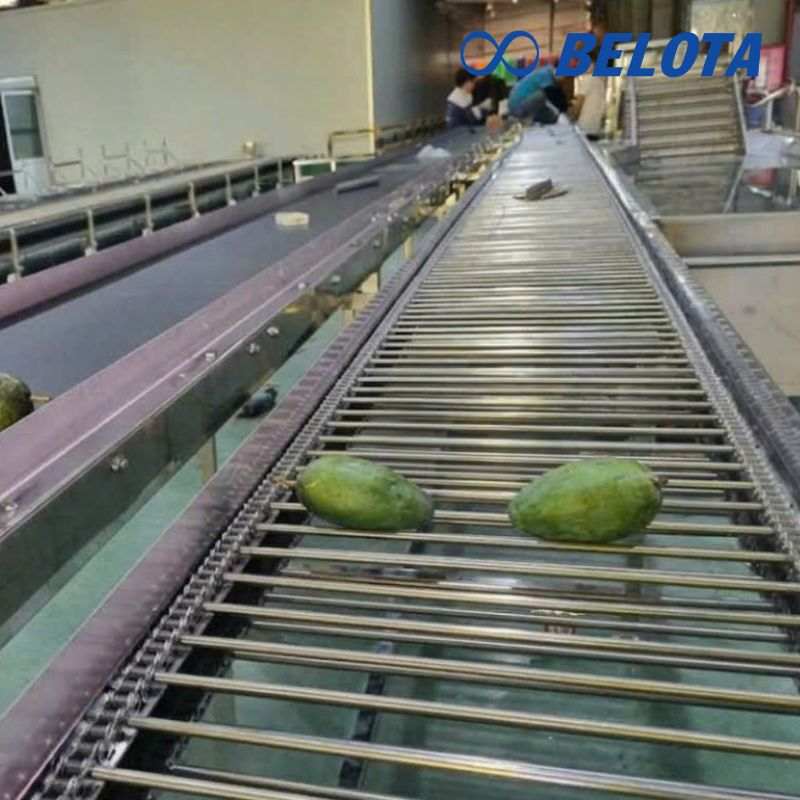

Ứng dụng thực tế của băng tải lưới Inox thang 1 hàng
Băng tải lưới inox dạng thang 1 hàng được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất:
- Ngành thực phẩm: Sử dụng trong các hệ thống làm mát bánh mì, bánh ngọt sau khi nướng; dây chuyền chiên, nướng và chế biến thực phẩm công nghiệp
- Hệ thống xử lý nhiệt: Ứng dụng trong lò sấy, lò nướng và các quy trình gia nhiệt sản phẩm ở nhiệt độ cao
- Hệ thống rửa và làm sạch: Phù hợp với các dây chuyền rửa công nghiệp nhờ khả năng thoát nước nhanh, không giữ cặn
- Công nghiệp tự động hóa: Dùng để vận chuyển linh kiện nhẹ và kết nối các công đoạn trong dây chuyền sản xuất
Ứng dụng thực tế của băng tải lưới Inox thang 1 hàng
Câu hỏi thường gặp?
Băng tải lưới inox đũa thường phù hợp cho những ngành nào?
Trả lời: Nhờ thiết kế độ hở lớn (lên đến 85%) và khả năng vệ sinh dễ dàng, dòng băng tải này cực kỳ được ưa chuộng trong ngành chế biến thực phẩm (bánh kẹo, thủy sản), hệ thống lò nướng, máy chiên, và các dây chuyền đóng gói sản phẩm nhẹ có tốc độ cao.
Làm thế nào để chọn đúng bước lưới (Pitch) khi thay thế băng tải cũ?
Trả lời: Đây là thông số quan trọng nhất để băng tải khớp với nhông sên (Sprocket). Bạn cần đo khoảng cách từ tâm thanh ty này đến tâm thanh ty kế tiếp. Nếu không chắc chắn, kỹ thuật viên của Belota có thể hỗ trợ đo đạc tận nơi hoặc hướng dẫn bạn đo chuẩn xác để tránh hiện tượng nhảy xích khi vận hành.
Belota có nhận gia công băng tải theo kích thước phi tiêu chuẩn không?
Trả lời: Hoàn toàn có. Belota chuyên gia công băng tải lưới inox theo yêu cầu riêng biệt về chiều rộng, bước lưới và đường kính ty. Chúng tôi cam kết sử dụng Inox chính phẩm, đảm bảo bề mặt lưới phẳng mịn và không gây ảnh hưởng đến hình dạng sản phẩm được vận chuyển.
Kết luận
Băng tải lưới inox dạng thang 1 hàng là giải pháp tối ưu cho hàng nhẹ, tốc độ cao. Với thiết kế bền bỉ, linh hoạt và dễ tùy chỉnh, sản phẩm giúp doanh nghiệp nâng cao năng suất, tiết kiệm chi phí bảo trì và đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe.
Belota cung cấp băng tải lưới dạng thang 1 thanh được thiết kế và gia công theo yêu cầu riêng của từng doanh nghiệp. Liên hệ với Belota để được tư vấn giải pháp phù hợp, hỗ trợ kỹ thuật chuyên sâu và nhận báo giá trong thời gian nhanh nhất.
