Trong các hệ thống truyền động yêu cầu độ chính xác cao và kích thước nhỏ gọn, dây curoa 3M là lựa chọn được nhiều kỹ thuật viên ưu tiên. Với bước răng nhỏ, khả năng ăn khớp tốt và vận hành ổn định, dây 3M đặc biệt phù hợp cho máy tự động hóa, máy CNC mini và các thiết bị công nghiệp nhẹ. Việc hiểu đúng đặc điểm và ứng dụng của dây curoa răng 3M sẽ giúp doanh nghiệp chọn đúng giải pháp, tối ưu hiệu suất và kéo dài tuổi thọ máy móc. Belota cung cấp đầy đủ các mã dây đai răng 3M với mức giá ưu đãi, sẵn hàng, giao nhanh toàn quốc.
Dây curoa 3M là gì
Dây curoa 3M hay còn gọi là dây curoa răng 3M, dây đai răng 3M là dây đai răng (Timing Belt) thuộc hệ bước răng M, trong đó ký hiệu 3M thể hiện bước răng 3 mm. Loại dây này được thiết kế chuyên dụng cho các hệ truyền động yêu cầu độ chính xác cao, kích thước nhỏ gọn và vận hành ổn định.
Dây curoa 3M thường được sản xuất từ cao su tổng hợp hoặc PU, kết hợp với lõi sợi thủy tinh hoặc thép, giúp tăng khả năng chịu lực kéo, chống giãn và đảm bảo đồng bộ chuyển động giữa các puly. Nhờ thiết kế răng ăn khớp chính xác, dây 3M gần như không trượt, phù hợp cho các ứng dụng truyền động đồng bộ.

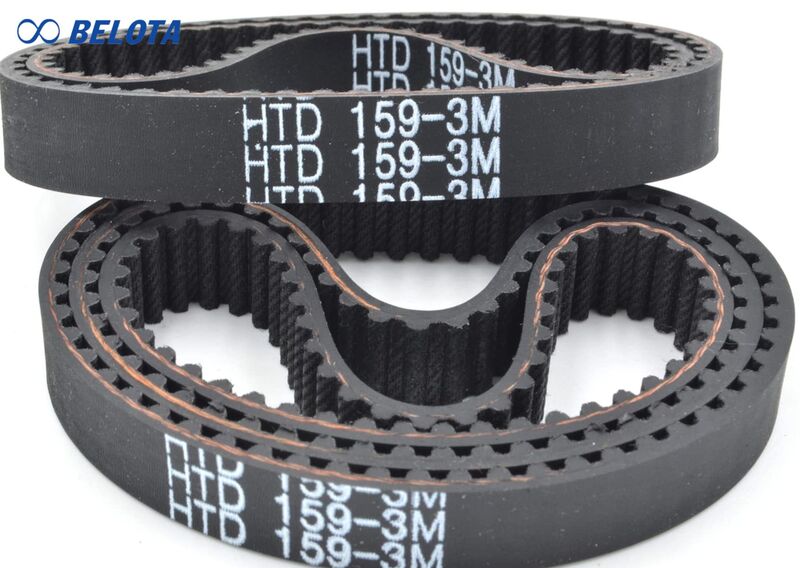

Dây curoa 3M là dây đai răng (Timing Belt) thuộc hệ bước răng M, trong đó ký hiệu 3M thể hiện bước răng 3 mm
Thông số kỹ thuật cơ bản của dây curoa răng 3M
Dây curoa răng 3M có các kích thước cơ bản như sau:
- Bước răng: 3 mm
- Độ dày dây: 2,4 mm
- Độ cao răng: 1,22 mm
- Độ dày răng: 1,78 mm
- Bản rộng tiêu chuẩn: 10 mm, 15 mm, 20 mm
- Nhiệt độ làm việc: từ –20°C đến +80°C (một số dòng cao cấp có thể lên đến 100°C)
Ngoài ra, loại dây này cũng có thể gia công theo yêu cầu, cắt bản rộng theo nhu cầu khách hàng.

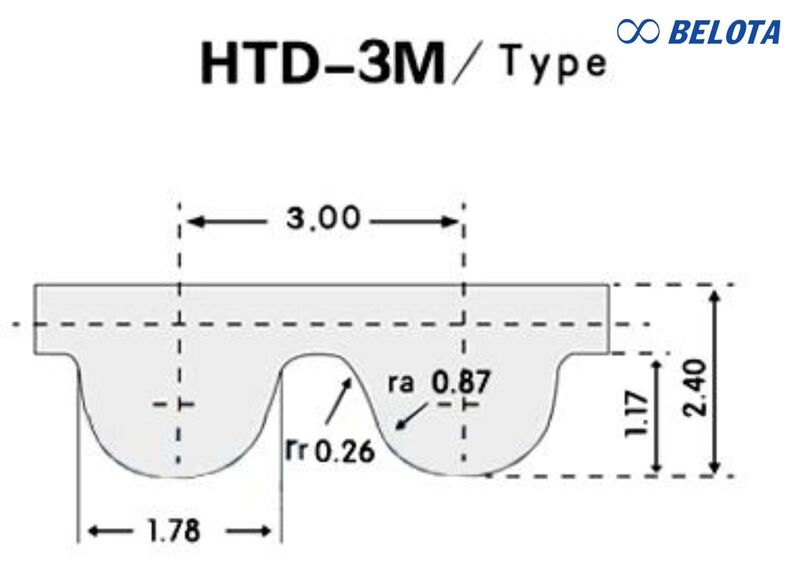

Thông số kỹ thuật cơ bản của dây curoa răng 3M
Bảng tra mã dây đai răng 3M
| Mã dây curoa 3M | Số răng (Cái) | Chu vi trong (mm) |
| 60-3M | 20 | 60 |
| 81-3M | 27 | 81 |
| 87-3M | 29 | 87 |
| 90-3M | 30 | 90 |
| 99-3M | 33 | 99 |
| 102-3M | 34 | 102 |
| 111-3M | 37 | 111 |
| 117-3M | 39 | 117 |
| 120-3M | 40 | 120 |
| 129-3M | 43 | 129 |
| 132-3M | 44 | 132 |
| 138-3M | 46 | 138 |
| 141-3M | 47 | 141 |
| 144-3M | 48 | 144 |
| 150-3M | 50 | 150 |
| 153-3M | 51 | 153 |
| 156-3M | 52 | 156 |
| 159-3M | 53 | 159 |
| 162-3M | 54 | 162 |
| 165-3M | 55 | 165 |
| 168-3M | 56 | 168 |
| 171-3M | 57 | 171 |
| 174-3M | 58 | 174 |
| 177-3M | 59 | 177 |
| 180-3M | 60 | 180 |
| 183-3M | 61 | 183 |
| 186-3M | 62 | 186 |
| 189-3M | 63 | 189 |
| 192-3M | 64 | 192 |
| 195-3M | 65 | 195 |
| 198-3M | 66 | 198 |
| 201-3M | 67 | 201 |
| 204-3M | 68 | 204 |
| 207-3M | 69 | 207 |
| 210-3M | 70 | 210 |
| 213-3M | 71 | 213 |
| 222-3M | 74 | 222 |
| 225-3M | 75 | 225 |
| 228-3M | 76 | 228 |
| 234-3M | 78 | 234 |
| 237-3M | 79 | 237 |
| 240-3M | 80 | 240 |
| 246-3M | 82 | 246 |
| 249-3M | 83 | 249 |
| 252-3M | 84 | 252 |
| 255-3M | 85 | 255 |
| 258-3M | 86 | 258 |
| 261-3M | 87 | 261 |
| 264-3M | 88 | 264 |
| 267-3M | 89 | 267 |
| 270-3M | 90 | 270 |
| 276-3M | 92 | 276 |
| 282-3M | 94 | 282 |
| 285-3M | 95 | 285 |
| 288-3M | 96 | 288 |
| 291-3M | 97 | 291 |
| 294-3M | 98 | 294 |
| 297-3M | 99 | 297 |
| 300-3M | 100 | 300 |
| 306-3M | 102 | 306 |
| 309-3M | 103 | 309 |
| 312-3M | 104 | 312 |
| 318-3M | 106 | 318 |
| 324-3M | 108 | 324 |
| 327-3M | 109 | 327 |
| 330-3M | 110 | 330 |
| 333-3M | 111 | 333 |
| 336-3M | 112 | 336 |
| 339-3M | 113 | 339 |
| 342-3M | 114 | 342 |
| 345-3M | 115 | 345 |
| 348-3M | 116 | 348 |
| 357-3M | 119 | 357 |
| 360-3M | 120 | 360 |
| 363-3M | 121 | 363 |
| 366-3M | 122 | 366 |
| 375-3M | 125 | 375 |
| 384-3M | 128 | 384 |
| 390-3M | 130 | 390 |
| 393-3M | 131 | 393 |
| 396-3M | 132 | 396 |
| 399-3M | 133 | 399 |
| 420-3M | 140 | 420 |
| 423-3M | 141 | 423 |
| 426-3M | 142 | 426 |
| 444-3M | 148 | 444 |
| 447-3M | 149 | 447 |
| 456-3M | 152 | 456 |
| 459-3M | 153 | 459 |
| 462-3M | 154 | 462 |
| 468-3M | 156 | 468 |
| 471-3M | 157 | 471 |
| 474-3M | 158 | 474 |
| 477-3M | 159 | 477 |
| 480-3M | 160 | 480 |
| 483-3M | 161 | 483 |
| 486-3M | 162 | 486 |
| 489-3M | 163 | 489 |
| 492-3M | 164 | 492 |
| 495-3M | 165 | 495 |
| 501-3M | 167 | 501 |
| 507-3M | 169 | 507 |
| 510-3M | 170 | 510 |
| 513-3M | 171 | 513 |
| 519-3M | 173 | 519 |
| 522-3M | 174 | 522 |
| 531-3M | 177 | 531 |
| 537-3M | 179 | 537 |
| 540-3M | 180 | 540 |
| 558-3M | 186 | 558 |
| 564-3M | 188 | 564 |
| 570-3M | 190 | 570 |
| 573-3M | 191 | 573 |
| 576-3M | 192 | 576 |
| 579-3M | 193 | 579 |
| 582-3M | 194 | 582 |
| 591-3M | 197 | 591 |
| 597-3M | 199 | 597 |
| 600-3M | 200 | 600 |
| 606-3M | 202 | 606 |
| 609-3M | 203 | 609 |
| 612-3M | 204 | 612 |
| 630-3M | 210 | 630 |
| 633-3M | 211 | 633 |
| 639-3M | 213 | 639 |
| 648-3M | 216 | 648 |
| 654-3M | 218 | 654 |
| 657-3M | 219 | 657 |
| 669-3M | 223 | 669 |
| 675-3M | 225 | 675 |
| 684-3M | 228 | 684 |
| 699-3M | 233 | 699 |
| 699-3M | 233 | 699 |
| 708-3M | 236 | 708 |
| 711-3M | 237 | 711 |
| 720-3M | 240 | 720 |
| 750-3M | 250 | 750 |
| 753-3M | 251 | 753 |
| 801-3M | 267 | 801 |
| 804-3M | 268 | 804 |
| 813-3M | 271 | 813 |
| 822-3M | 274 | 822 |
| 843-3M | 281 | 843 |
| 885-3M | 295 | 885 |
| 939-3M | 313 | 939 |
| 969-3M | 323 | 969 |
| 1125-3M | 375 | 1125 |
| 1209-3M | 403 | 1209 |
| 1245-3M | 415 | 1245 |
| 1263-3M | 421 | 1263 |
| 1344-3M | 448 | 1344 |
| 1401-3M | 467 | 1401 |
| 1569-3M | 523 | 1569 |
| 1587-3M | 529 | 1587 |
| 1800-3M | 600 | 1800 |
| 1950-3M | 650 | 1950 |
| 2160-3M | 720 | 2160 |
| 2388-3M | 796 | 2388 |
| 2640-3M | 880 | 2640 |
| 3000-3M | 1 000 | 3000 |
| 3210-3M | 1 070 | 3210 |
| 3390-3M | 1 130 | 3390 |
| 6804-3M | 2 268 | 6804 |
Ưu điểm nổi bật của dây curoa cao su HDT3M
- Truyền động chính xác cao: thiết kế răng HTD giúp ăn khớp tốt với puly, hạn chế trượt, đảm bảo đồng bộ chuyển động.
- Kích thước nhỏ gọn: phù hợp với các hệ thống có không gian lắp đặt hạn chế.
- Chịu tải ổn định: phân bố lực đều trên bề mặt răng, giúp dây hoạt động bền bỉ dù làm việc liên tục.
- Độ bền cao: cao su tổng hợp kết hợp lõi chịu lực giúp chống giãn, chống mài mòn tốt.
- Vận hành êm ái: giảm rung, giảm tiếng ồn so với nhiều dòng dây truyền động thông thường.
- Dễ lắp đặt và thay thế: tương thích với nhiều hệ truyền động tiêu chuẩn HTD 3M.

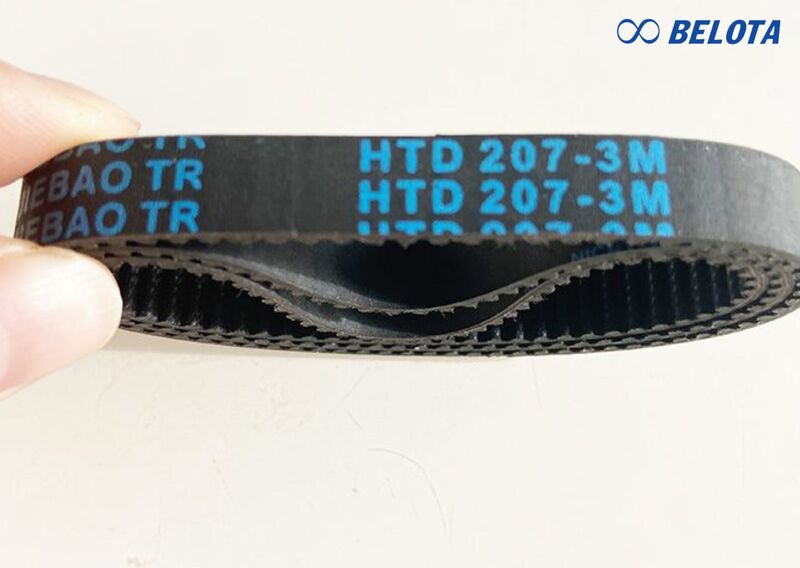

Ưu điểm nổi bật của dây curoa cao su HDT3M
Dây curoa 3M dùng trong các loại máy nào
Dây curoa 3M thường được ưu tiên sử dụng cho các máy yêu cầu truyền động chính xác, nhỏ gọn và ổn định. Cụ thể, dây 3M phù hợp với:
- Máy đóng gói, máy dán nhãn, máy in công nghiệp nhỏ
- Máy CNC mini, máy khắc laser, máy cắt decal
- Thiết bị tự động hóa, robot, cơ cấu trượt – dẫn hướng
- Máy trong ngành điện tử, y tế, thực phẩm quy mô vừa và nhỏ
Với bước răng nhỏ, ăn khớp tốt và ít trượt, dây curoa 3M giúp máy chạy êm, đúng tốc độ thiết kế và giảm hao mòn linh kiện. Đây là lựa chọn an toàn cho các hệ thống cần độ chính xác cao nhưng không yêu cầu tải quá lớn.

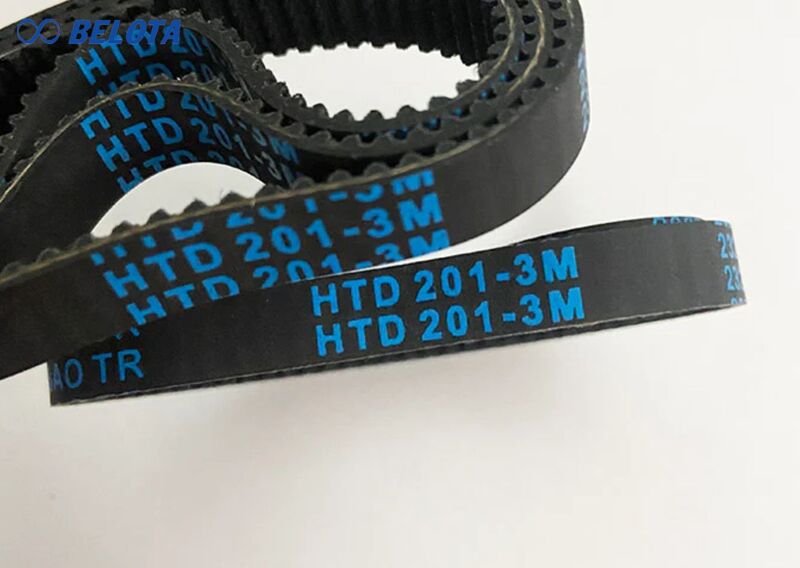

Dây curoa 3M dùng trong các loại máy nào
Dây curoa 3M là giải pháp truyền động hiệu quả cho các hệ thống cần độ chính xác, vận hành êm và không gian lắp đặt hạn chế. Nhờ thiết kế răng HTD tiêu chuẩn, dây giúp giảm trượt, truyền động ổn định và duy trì tốc độ đồng đều trong quá trình làm việc. Khi được lựa chọn đúng kích thước và sử dụng trong điều kiện phù hợp, dây curoa 3M không chỉ đảm bảo hiệu suất mà còn giúp giảm chi phí bảo trì lâu dài. Đây là dòng dây đáng tin cậy cho các doanh nghiệp đang đầu tư vào máy móc tự động hóa và thiết bị công nghiệp hiện đại.
