Dây đai răng GT2

Dây đai răng GT2 là dòng dây đai răng được sử dụng phổ biến trong các hệ thống truyền động chính xác như máy in 3D, CNC và thiết bị tự động hóa. Bài viết này giúp kỹ sư và doanh nghiệp hiểu rõ cấu tạo, thông số kỹ thuật, ưu điểm giảm độ rơ (backlash) cũng như cách lựa chọn đai GT2 phù hợp cho từng hệ thống truyền động.

Đai răng GT2 là gì?

Đai răng GT2 là loại dây đai răng (timing belt) được thiết kế với bước răng 2mm, chuyên dùng cho các hệ truyền động yêu cầu độ chính xác cao và chuyển động đồng bộ. Nhờ thiết kế răng dạng cung tròn đặc trưng, đai GT2 giúp truyền lực ổn định, giảm trượt và đảm bảo vị trí chuyển động chính xác.

Loại đai này thường được sử dụng phổ biến trong:

• Máy in 3D

• Máy CNC mini

• Máy khắc laser

• Thiết bị tự động hóa

• Hệ thống robot và cơ cấu chuyển động chính xác

So với các loại đai răng thông thường như MXL hoặc T2.5, đai răng GT2 được tối ưu để giảm độ rơ (backlash) và cải thiện độ chính xác khi truyền động. Đây là lý do GT2 trở thành tiêu chuẩn phổ biến trong các thiết bị cơ điện tử hiện nay.

Cấu tạo của dây curoa răng GT2

Dây curoa răng GT2 được sản xuất từ nhiều lớp vật liệu khác nhau nhằm đảm bảo khả năng chịu lực, độ bền và độ ổn định trong quá trình vận hành.

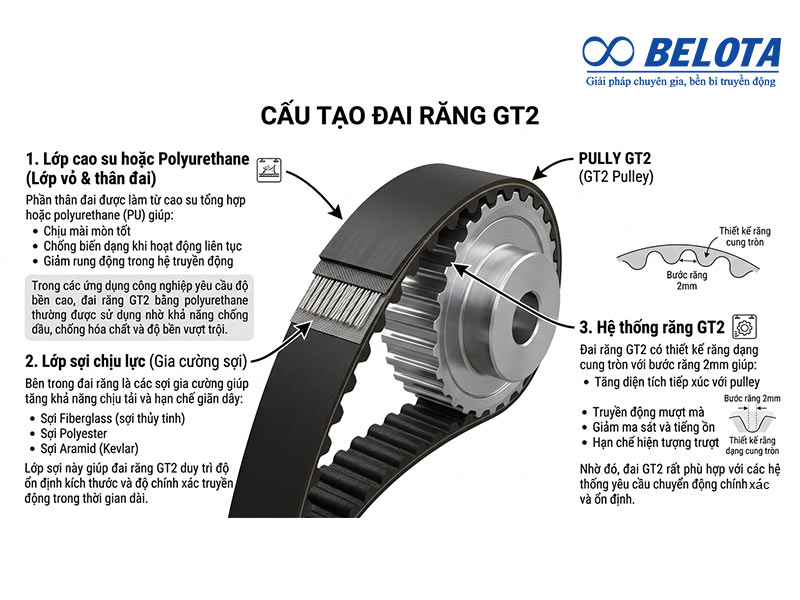

Cấu tạo chi tiết của đai răng GT2

Lớp cao su hoặc polyurethane

Phần thân đai thường được làm từ cao su tổng hợp hoặc polyurethane (PU). Lớp vật liệu này giúp đai răng:

• Chịu mài mòn tốt

• Chống biến dạng khi hoạt động liên tục

• Giảm rung động trong hệ truyền động

Trong các ứng dụng công nghiệp hoặc môi trường yêu cầu độ bền cao, đai răng GT2 bằng polyurethane thường được sử dụng nhờ khả năng chống dầu, hóa chất và độ bền vượt trội.

Lớp sợi chịu lực

Bên trong đai răng là các sợi gia cường giúp tăng khả năng chịu tải và hạn chế giãn dây, phổ biến gồm:

• Sợi Fiberglass (sợi thủy tinh)

• Sợi Polyester

• Sợi Aramid (Kevlar)

Nhờ lớp sợi này, dây đai đồng bộ GT2 có thể duy trì độ ổn định kích thước và độ chính xác truyền động ngay cả khi vận hành trong thời gian dài.

Hệ thống răng GT2

Điểm đặc trưng của đai răng GT2 là thiết kế răng dạng cung tròn với bước răng 2mm. Kiểu răng này giúp:

• Tăng diện tích tiếp xúc với pulley

• Truyền động mượt mà

• Giảm ma sát và tiếng ồn

• Hạn chế hiện tượng trượt

Nhờ đó, đai GT2 đặc biệt phù hợp với các hệ thống yêu cầu chuyển động chính xác và ổn định.

>> Xem thêm: Dây curoa răng PU lõi thép Chất Lượng, Uy Tín | Belota

Thông số kỹ thuật của đai răng GT2

Tùy theo từng nhà sản xuất và ứng dụng, đai răng GT2 có nhiều kích thước khác nhau. Tuy nhiên các thông số kỹ thuật cơ bản thường bao gồm:

Việc lựa chọn đúng kích thước đai răng giúp hệ thống truyền động hoạt động ổn định và đạt hiệu suất tối ưu.

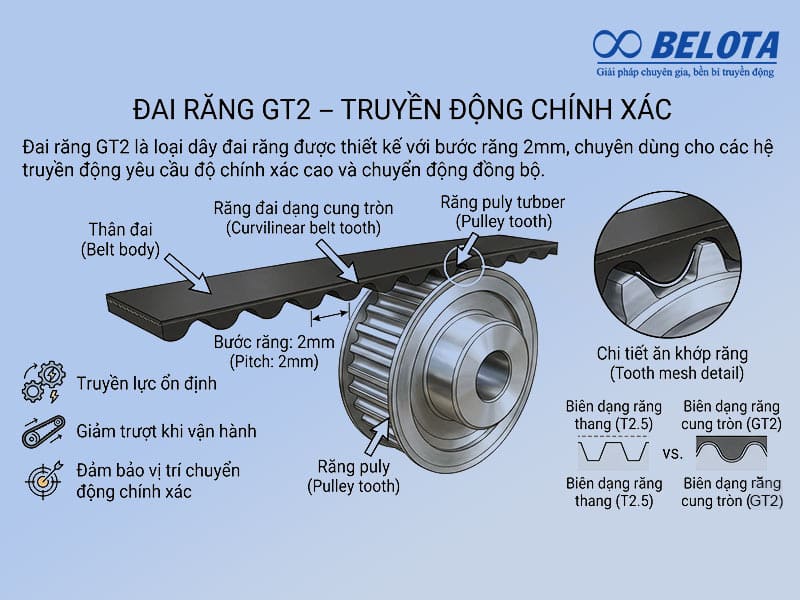

Thông số chi tiết dây đai răng GT2

Ưu điểm của dây đai đồng bộ GT2

Truyền động chính xác cao

Thiết kế răng GT2 giúp đai ăn khớp chính xác với pulley, đảm bảo chuyển động đồng bộ giữa các trục.

Điều này đặc biệt quan trọng trong các thiết bị như:

• Máy in 3D

• Máy CNC

• Máy khắc laser

nơi sai số vị trí nhỏ cũng có thể ảnh hưởng đến chất lượng sản phẩm.

Giảm độ rơ (Backlash)

Backlash là khoảng độ rơ giữa răng đai và pulley khi chuyển động đảo chiều.

Nhờ thiết kế răng cung tròn đặc biệt, dây đai đồng bộ GT2 giúp giảm backlash hiệu quả hơn so với các dòng đai răng như MXL hoặc T2.5. Điều này giúp hệ thống đạt được độ chính xác vị trí cao hơn.

Vận hành êm và ổn định

Cấu trúc vật liệu linh hoạt giúp đai GT2:

• Giảm rung động

• Giảm tiếng ồn

• Chuyển động mượt mà

Độ bền cao

Nhờ lớp sợi gia cường bên trong, đai răng GT2 có khả năng:

• Chịu lực kéo tốt

• Ít bị giãn

• Tuổi thọ sử dụng dài

Bảo trì đơn giản

So với hệ truyền động bằng xích hoặc bánh răng, dòng dây đai răng này có nhiều ưu điểm:

• Không cần bôi trơn

• Dễ thay thế

• Chi phí bảo trì thấp

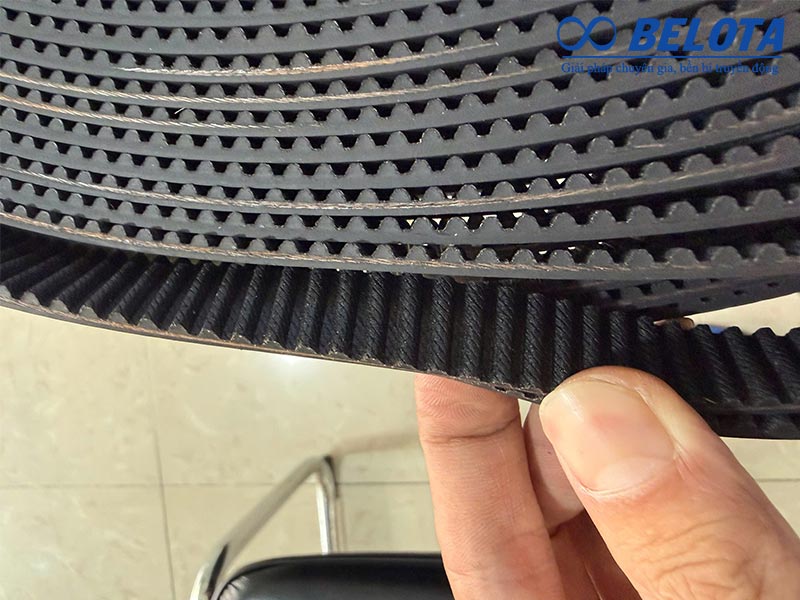

Thiết kế đai răng GT2 giúp ăn khớp với pulley

Ứng dụng của đai răng GT2

Nhờ đặc tính truyền động chính xác và ổn định, đai răng GT2 được ứng dụng rộng rãi trong nhiều thiết bị cơ khí và tự động hóa.

• Máy in 3D: Đây là ứng dụng phổ biến nhất của dây curoa răng GT2. Đai giúp di chuyển đầu in theo các trục X và Y với độ chính xác cao.
• Máy CNC mini: Trong các máy CNC nhỏ, đai GT2 được sử dụng để điều khiển chuyển động của bàn máy hoặc đầu cắt.
• Máy khắc laser: Dây GT2 giúp đầu laser di chuyển ổn định trên bề mặt vật liệu.
• Robot và hệ thống tự động hóa: Nhiều hệ thống robot sử dụng đai GT2 để truyền động cho các cơ cấu trượt hoặc cánh tay robot.

Cách đọc mã dây timing belt GT2 vòng kín (Closed-Loop)

Việc hiểu rõ quy cách ký hiệu giúp bạn lựa chọn chính xác linh kiện thay thế mà không cần đo đạc thủ công nhiều lần. Thông thường, mã dây timing belt GT2 được quy định theo cấu trúc:

[Hệ răng] – [Chu vi dây (mm)] – [Chiều rộng bản dây (mm)]

Ví dụ cụ thể: Mã GT2-200-6

• GT2: Loại bước răng (Pitch) chuẩn 2mm, thiết kế răng cung tròn chống rơ (Backlash).

• 200: Tổng chu vi vòng kín của dây là 200mm.

• 6: Chiều rộng của bản dây là 6mm.

Bảng tra cứu thông số các loại dây đai răng GT2 phổ biến

Dưới đây là bảng quy đổi từ chu vi sang số răng – một thông số cực kỳ quan trọng khi thiết kế hệ thống truyền động:

Mã Sản Phẩm (Model)	Chu vi (Pitch Length)	Số răng (Teeth)	Chiều rộng (Width)	Ứng dụng phổ biến
GT2-158-6	158mm	79 răng	6mm	Máy in 3D mini, Robot nhỏ
GT2-200-6	200mm	100 răng	6mm / 9mm	Trục X/Y máy in 3D Ender 3
GT2-280-6	280mm	140 răng	6mm	Bộ truyền động giảm tốc
GT2-400-6	400mm	200 răng	6mm / 10mm	Máy CNC Laser nhỏ
GT2-610-10	610mm	305 răng	10mm	Máy CNC hành trình trung bình
GT2-1000-15	1000mm	500 răng	15mm	Hệ thống tự động hóa công nghiệp

Tiêu chí lựa chọn dây curoa GT2 phù hợp

Để đảm bảo hệ thống hoạt động ổn định, doanh nghiệp cần cân nhắc một số yếu tố khi lựa chọn dây curoa GT2.

• Chiều dài dây: Chiều dài dây cần phù hợp với khoảng cách giữa các pulley trong hệ thống truyền động.
• Chiều rộng dây: Chiều rộng dây ảnh hưởng trực tiếp đến khả năng chịu tải. Dây càng rộng thì khả năng truyền lực càng lớn.
• Vật liệu dây: Tùy theo môi trường làm việc, có thể lựa chọn

  • Cao su tổng hợp

  • Polyurethane chống mài mòn

• Chất lượng sợi gia cường: Các dòng dây sử dụng sợi aramid hoặc fiberglass thường có độ bền và độ ổn định cao hơn.

Pulley GT2 – Bánh răng đi kèm với đai răng

Trong hệ truyền động đai răng, đai GT2 không hoạt động độc lập mà luôn phải kết hợp với pulley GT2 (bánh răng đai).

Pulley GT2 được thiết kế với răng tương thích hoàn toàn với bước răng 2mm của đai, giúp:

• Tăng độ chính xác truyền động

• Hạn chế trượt

• Giảm mài mòn giữa đai và bánh răng

Pulley GT2 thường được gia công từ các vật liệu như:

• Nhôm anodized

• Thép

• Nhựa kỹ thuật

Tùy theo ứng dụng, pulley có thể có 16 răng, 20 răng, 36 răng hoặc nhiều hơn, giúp điều chỉnh tỷ số truyền và tốc độ chuyển động của hệ thống. Việc lựa chọn đúng pulley GT2 đóng vai trò quan trọng trong việc đảm bảo hiệu quả truyền động và tuổi thọ của đai răng.

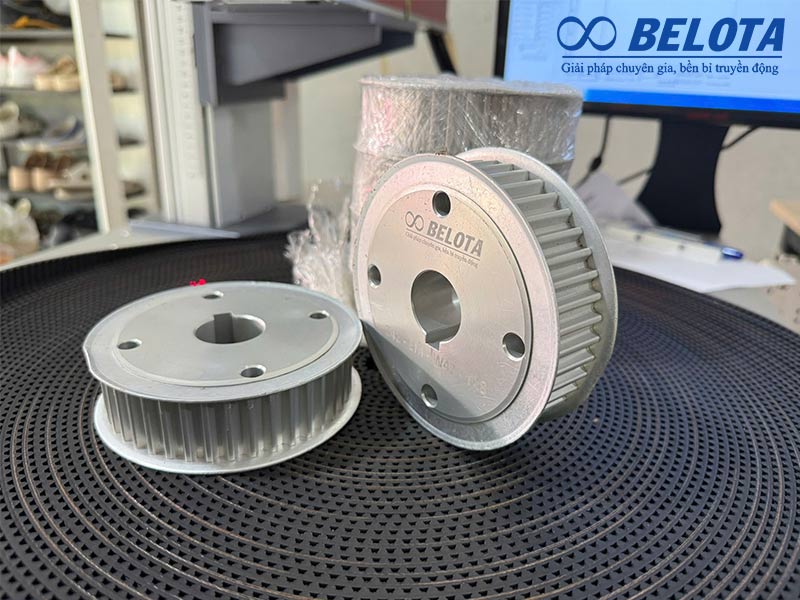

Dây đai răng GT2 hoạt động kết hợp với pulley GT2

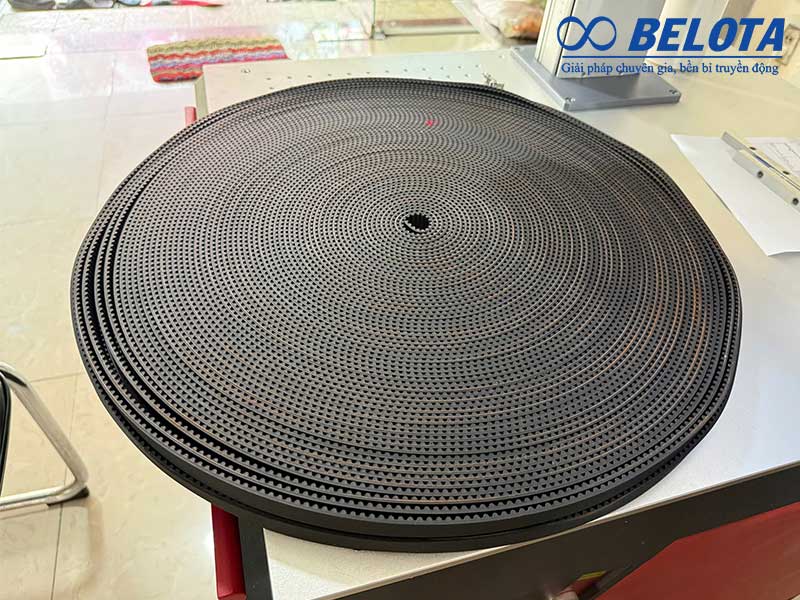

Tại sao nên mua dây đai răng GT2 tại Belota?

Việc lựa chọn đúng nhà cung cấp dây đai răng GT2 đóng vai trò quan trọng trong việc đảm bảo hiệu suất truyền động và độ ổn định của hệ thống máy móc. Belota là đơn vị cung cấp dây curoa công nghiệp uy tín, mang đến giải pháp phù hợp cho nhiều lĩnh vực sản xuất và tự động hóa.

Một số lý do doanh nghiệp nên lựa chọn dây curoa tại Belota:

• Sản phẩm chất lượng ổn định: Belota cung cấp các dòng dây curoa GT2 và nhiều loại dây curoa công nghiệp khác với độ chính xác cao, giúp hệ thống truyền động hoạt động ổn định và bền bỉ.
• Tư vấn lựa chọn đúng kỹ thuật: Đội ngũ kỹ thuật hỗ trợ doanh nghiệp lựa chọn loại dây curoa GT2 phù hợp với tải trọng, tốc độ và môi trường làm việc của hệ thống.
• Nguồn hàng sẵn có, giao hàng nhanh: Belota duy trì nguồn hàng ổn định, đáp ứng nhanh nhu cầu thay thế và bảo trì dây curoa cho doanh nghiệp, hạn chế gián đoạn sản xuất.
• Giải pháp tối ưu chi phí vận hành: Việc sử dụng dây curoa GT2 chất lượng giúp giảm hao mòn, tăng tuổi thọ thiết bị và tối ưu chi phí bảo trì trong quá trình vận hành.
• Với kinh nghiệm cung cấp dây curoa công nghiệp cho nhiều doanh nghiệp sản xuất, Belota cam kết mang đến sản phẩm chất lượng cùng giải pháp truyền động hiệu quả và ổn định.

Kết luận

Giải pháp truyền động răng bước nhỏ giúp hệ thống máy móc vận hành ổn định, giảm độ rơ và duy trì độ chính xác trong quá trình hoạt động. Nếu doanh nghiệp đang tìm kiếm đai răng GT2 chất lượng cho các thiết bị cơ khí và tự động hóa, hãy liên hệ Belota qua Hotline 0917657946 để được tư vấn và lựa chọn sản phẩm phù hợp.
