Chai thủy tinh có khối lượng lớn và dễ nứt, vỡ khi va đập nên yêu cầu cao về độ ổn định trong quá trình vận chuyển. Trên các dây chuyền bia, nước giải khát, thực phẩm và dược phẩm, chai phải di chuyển qua nhiều công đoạn với tốc độ và điều kiện vận hành khác nhau. Do đó, băng tải chai thủy tinh cần được lựa chọn dựa trên kích thước chai, tốc độ dây chuyền, cấu hình đoạn thẳng hoặc đoạn cong và môi trường làm việc. Lựa chọn không phù hợp có thể gây chai nghiêng, va chạm, tăng tiếng ồn và gây bể vỡ.
Băng tải chai thủy tinh là gì?

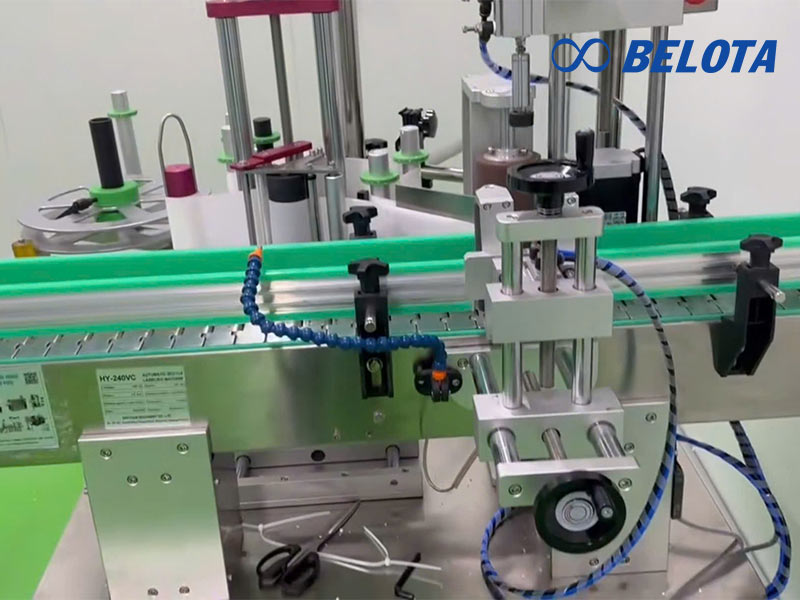

Băng tải chai thủy tinh là hệ thống cơ khí dùng để vận chuyển chai, lọ thủy tinh giữa các công đoạn trong dây chuyền sản xuất. Tùy vào yêu cầu của từng dây chuyền, hệ thống có thể sử dụng nhiều loại băng tải hoặc dây xích khác nhau, chẳng hạn:
- Băng tải xích nhựa.
- Băng tải xích thép hoặc inox.
- Băng tải xích chạy cong.
- Băng tải mô-đun.
- Một số loại băng tải PVC/PU cho các công đoạn hỗ trợ.
Việc lựa chọn loại băng tải cần gắn với đặc điểm của chai và cấu hình thực tế của dây chuyền, thay vì chỉ dựa trên vật liệu chế tạo băng tải.

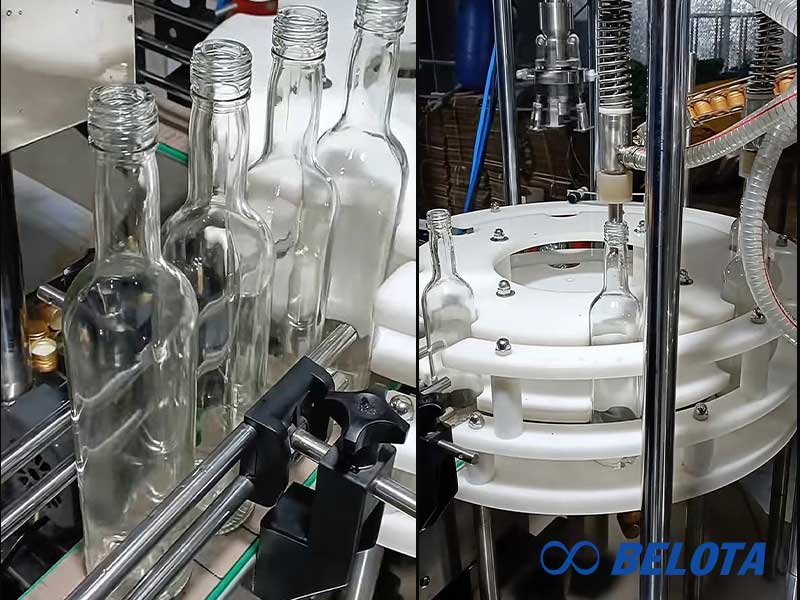

Băng tải chai thủy tinh được sử dụng ở đâu?
Băng tải chai thủy tinh thường xuất hiện trong các dây chuyền:
- Nhà máy bia.
- Nhà máy nước giải khát.
- Thực phẩm đóng chai như nước sốt, dầu ăn, mật ong.
- Dược phẩm và chai lọ y tế.
- Các công đoạn in ngày, mã số và đóng gói.
- Dây chuyền thu hồi, tái sử dụng chai thủy tinh.
Vì sao chai thủy tinh cần hệ thống băng tải chuyên dụng?

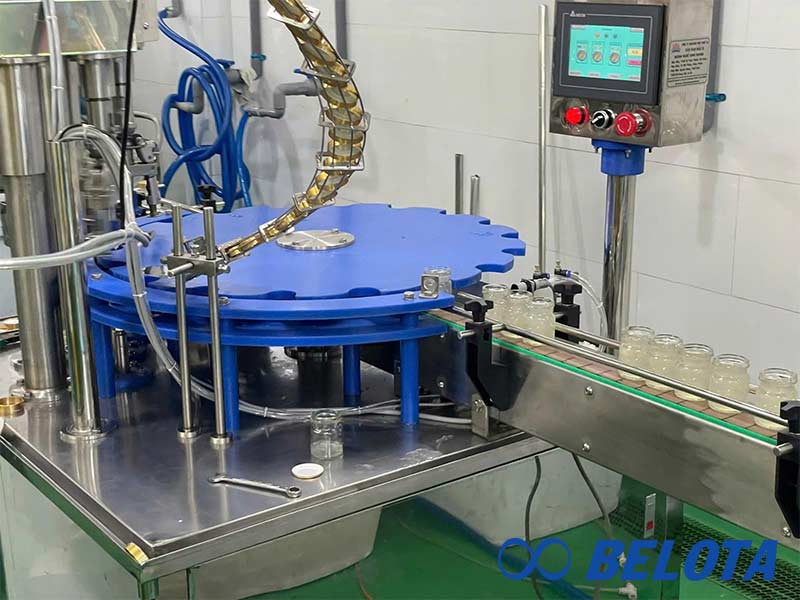

Hạn chế va đập giữa các chai
Chai thủy tinh có nguy cơ nứt hoặc vỡ khi va chạm, đặc biệt khi các va chạm nhỏ xảy ra liên tục trong quá trình vận chuyển. Vì vậy, khoảng cách giữa các chai và độ ổn định của bề mặt vận chuyển cần được kiểm soát phù hợp. Hệ thống băng tải cũng cần duy trì chuyển động ổn định để hạn chế tình trạng chai xô lệch, va vào nhau hoặc mất vị trí khi dây chuyền thay đổi tốc độ.
Đảm bảo chai di chuyển ổn định ở tốc độ cao
Các dây chuyền sản xuất có sản lượng lớn thường yêu cầu tốc độ vận chuyển cao. Khi tốc độ tăng, dây xích phải đáp ứng được yêu cầu về độ bền và khả năng vận hành tương ứng. Nếu hệ thống không phù hợp, chai có thể bị trượt, xô lệch hoặc thay đổi vị trí khi tăng hoặc giảm tốc độ đột ngột. Đây là yếu tố cần được xem xét ngay từ bước lựa chọn xích và thiết kế hệ thống.
Xử lý đoạn cong và chuyển hướng
Đoạn cong là vị trí cần được tính toán kỹ khi thiết kế băng tải chai thủy tinh. Khi chuyển hướng, chai có thể bị nghiêng hoặc đổ, đặc biệt với những loại chai có đáy nhỏ hoặc trọng tâm cao.
Với các đoạn cong, cần sử dụng loại xích được thiết kế phù hợp để duy trì độ ổn định của chai trong suốt quá trình chuyển hướng.
Các loại băng tải dùng để chuyển chai thủy tinh
Băng tải xích nhựa
Băng tải xích nhựa có trọng lượng nhẹ và thường tạo tiếng ồn thấp hơn xích thép. Loại xích này có thể sử dụng cho nhiều dạng chai, lọ và thùng chứa trong các công đoạn vận chuyển, đóng gói. Xích nhựa phù hợp với những dây chuyền ưu tiên độ êm và tiếng ồn thấp, với điều kiện tải trọng và môi trường làm việc nằm trong phạm vi cho phép của từng loại xích.
Một số mã xích nhựa phổ biến: Xích nhựa 820, 821, 880, 880TAB, 882, 1873, 7705... Tùy theo bước xích, vật liệu, tải trọng và kiểu vận chuyển, mỗi mã sẽ phù hợp với những thiết kế băng tải và sản phẩm khác nhau.

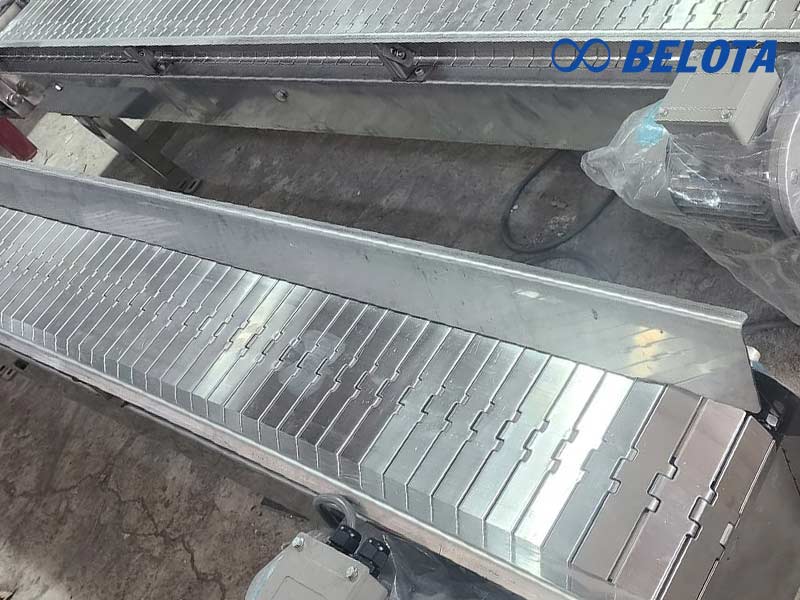

Băng tải xích thép/inox
Xích thép có độ bền cơ học cao và thường được sử dụng trong các dây chuyền vận chuyển chai thủy tinh yêu cầu tải trọng hoặc tốc độ vận hành lớn. Tùy môi trường sản xuất, có thể lựa chọn xích thép carbon hoặc xích thép không gỉ.
Một số dòng Slat Top Steel Chain của Ammeraal Beltech được thiết kế cho các ứng dụng liên quan đến hộp đựng thủy tinh. Đây là một lựa chọn có thể tham khảo khi doanh nghiệp cần thay thế hoặc thiết kế hệ thống vận chuyển chai thủy tinh.
Băng tải xích chạy cong - Side Flexing Chain
Băng tải xích chạy cong Side Flexing Chain được sử dụng tại các đoạn cong, giúp xích thay đổi hướng vận chuyển trong phạm vi bán kính thiết kế. Với dây chuyền có nhiều khúc cua hoặc bán kính cong nhỏ, cần lựa chọn đúng loại xích và kiểm tra khả năng vận hành thực tế.
Một số dòng của Ammeraal Beltech có thiết kế Magnetic hoặc Tab Plus+ dành cho các đoạn cong. Trong đó, Magnetic sử dụng nam châm tích hợp để hỗ trợ giữ xích ổn định, còn Tab sử dụng các tab dẫn hướng trong quá trình chuyển hướng.
Băng tải nhựa modualr
Băng tải nhựa modular là lựa chọn phù hợp cho các dây chuyền vận chuyển chai thủy tinh, đặc biệt trong ngành đồ uống, thực phẩm và các dây chuyền đóng gói. Tùy theo thiết kế dây chuyền, bề mặt băng có thể lựa chọn dạng kín, dạng lưới hoặc các kiểu kết cấu chuyên dụng để đáp ứng yêu cầu vận chuyển khác nhau.
Khi sử dụng để vận chuyển chai thủy tinh, băng tải modular giúp đưa chai di chuyển ổn định qua các công đoạn như cấp chai, chiết rót, đóng nắp, kiểm tra, dán nhãn và đóng gói. Bề mặt băng có độ ổn định cao, kết hợp với hệ thống thanh dẫn hướng hai bên giúp hạn chế chai bị nghiêng, xô lệch hoặc rơi khỏi băng trong quá trình vận hành.
Ngoài các dòng xích và băng tải của Ammeraal Beltech, doanh nghiệp có thể lựa chọn sản phẩm từ nhiều nhà cung cấp khác tùy theo yêu cầu kỹ thuật, khả năng thay thế và ngân sách đầu tư.
Một số dòng băng tải chai thủy tinh có thể tham khảo

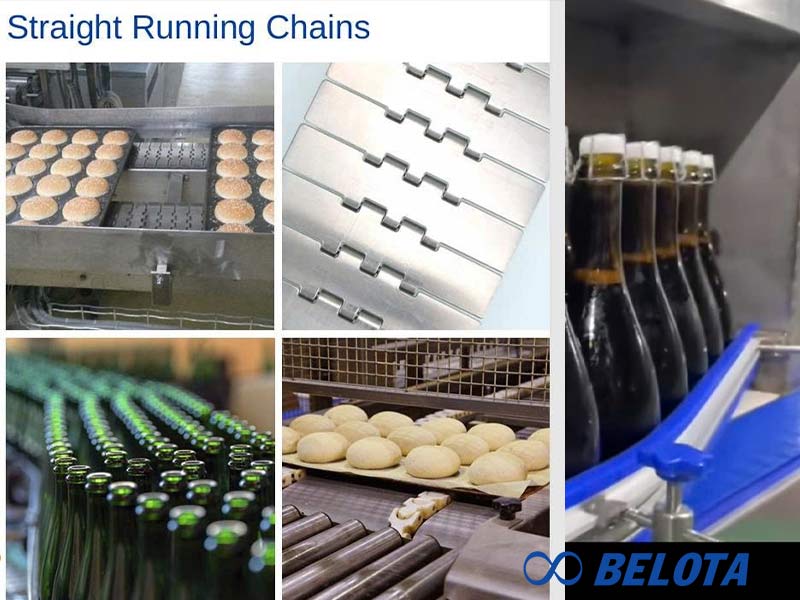

Ammeraal Beltech là một trong những thương hiệu có các dòng xích phục vụ ứng dụng vận chuyển chai, lọ và hộp đựng thủy tinh. Trong đó, doanh nghiệp có thể tham khảo một số nhóm sản phẩm như:
- Slat Top Steel Chain: xích thép dùng cho các ứng dụng yêu cầu độ bền cơ học cao.
- Side Flexing Chain: xích cho các đoạn vận chuyển có chuyển hướng.
- Magnetic/Tab: các thiết kế hỗ trợ xích khi chạy qua đoạn cong.
Các dòng trên chỉ là một số lựa chọn tham khảo. Tùy cấu hình dây chuyền, Belota có thể tư vấn thêm các loại băng tải và xích từ Ammeraal Beltech hoặc các thương hiệu khác để đáp ứng yêu cầu cụ thể của từng hệ thống.
Tiêu chí chọn băng tải chai thủy tinh phù hợp
Kích thước và hình dạng chai
Trước tiên cần xác định đường kính, chiều cao và trọng lượng chai. Chai càng lớn hoặc càng nặng thì yêu cầu về khả năng chịu tải của xích, băng và hệ thống truyền động càng cao.
Với chai có đường kính nhỏ, cần chú ý khoảng cách giữa các chai để tránh tình trạng chai bị nghiêng hoặc va chạm. Ngược lại, chai lớn và nặng cần mặt tải đủ ổn định và hệ thống dẫn hướng phù hợp.
Tốc độ dây chuyền
Cần xác định số chai/phút, tốc độ xích, khoảng cách giữa các chai và yêu cầu tích lũy sản phẩm. Các thông số này giúp xác định loại băng tải phù hợp với năng suất của dây chuyền.
Loại chai và cách sắp xếp sản phẩm
Cần xác định chai được vận chuyển:
- Chạy từng chai riêng lẻ.
- Chạy thành hàng liên tục.
- Nhiều hàng song song.
- Tập trung hoặc tích lũy tại một khu vực.
- Đặt trực tiếp trên băng hay trong khay/thùng.
Khả năng chuyển hướng
Nếu dây chuyền có nhiều đoạn cong, cần lựa chọn Side Flexing Chain hoặc loại băng tải modular được thiết kế cho đường cong.
Đối với chai thủy tinh, bán kính cong cần được tính toán cùng với tốc độ và khoảng cách giữa các chai. Nếu bán kính quá nhỏ hoặc tốc độ quá cao, chai có thể bị nghiêng, va vào thanh dẫn hướng hoặc tạo ùn tắc tại đoạn chuyển hướng.
Môi trường làm việc
Cần xem xét nước, dầu mỡ, hóa chất vệ sinh, nhiệt độ, mảnh thủy tinh và yêu cầu vệ sinh của từng ngành. Những yếu tố này ảnh hưởng đến vật liệu và kết cấu băng tải.
Khả năng chịu tải
Không chỉ tính trọng lượng của một chai mà cần xem xét tổng tải trên một đoạn băng tải, đặc biệt tại các khu vực chai bị dồn hoặc tích lũy.
Với dây chuyền có tải lớn, xích thép/inox hoặc modular belt có khả năng chịu tải phù hợp có thể được cân nhắc. Với dây chuyền tải vừa và yêu cầu vận hành êm, xích nhựa là một lựa chọn phổ biến.
Khả năng bảo trì và thay thế
Ngoài giá mua ban đầu, doanh nghiệp nên đánh giá tuổi thọ, khả năng thay thế linh kiện, thời gian dừng máy và chi phí bảo trì trong quá trình sử dụng.
So sánh băng tải xích nhựa, xích thép và modular cho chai thủy tinh
| Tiêu chí | Xích nhựa | Xích thép / inox | Băng tải modular |
|---|---|---|---|
| Khối lượng | Nhẹ, giúp giảm tải cho hệ thống truyền động | Nặng hơn, yêu cầu kết cấu và truyền động phù hợp | Trung bình, tùy vật liệu và cấu trúc module |
| Độ bền cơ học | Tốt, tùy vật liệu và thiết kế xích | Cao, phù hợp với tải trọng lớn | Tốt, phù hợp với nhiều mức tải nếu chọn đúng loại |
| Tiếng ồn | Thường thấp hơn, tùy tốc độ và điều kiện vận hành | Có thể cao hơn do tiếp xúc kim loại | Tương đối thấp, tùy loại module và điều kiện vận hành |
| Tốc độ cao | Có các dòng phù hợp, cần lựa chọn theo tải và tốc độ | Có nhiều dòng đáp ứng ứng dụng tốc độ cao | Có thể đáp ứng tốc độ cao tùy thiết kế và loại băng |
| Vận chuyển chai thủy tinh | Phù hợp nhiều công đoạn, đặc biệt khi cần vận hành êm | Phù hợp ứng dụng cần độ bền và khả năng chịu tải cao | Phù hợp vận chuyển chai liên tục, có thể lựa chọn mặt băng phù hợp |
| Môi trường khắc nghiệt | Tùy loại nhựa và điều kiện nhiệt độ, hóa chất | Xích inox phù hợp môi trường ẩm, nước và có yêu cầu chống ăn mòn | Tùy vật liệu module, có các loại phù hợp môi trường ẩm và hóa chất |
| Đoạn cong | Có các dòng Side Flexing cho phép chuyển hướng | Có dòng Side Flexing phù hợp hệ thống vận chuyển cong | Có thể sử dụng module belt thiết kế cho đường cong |
| Khả năng chống ăn mòn | Không bị gỉ, khả năng kháng hóa chất tùy vật liệu | Inox có khả năng chống ăn mòn tốt | Nhựa không bị gỉ, khả năng kháng hóa chất tùy loại nhựa |
| Vệ sinh | Dễ vệ sinh, phù hợp nhiều dây chuyền thực phẩm | Inox phù hợp môi trường thường xuyên tiếp xúc với nước | Có thể vệ sinh thuận tiện, một số loại có thiết kế hỗ trợ làm sạch |
| Khả năng thay thế/sửa chữa | Có thể thay từng đoạn xích hoặc mắt xích tùy thiết kế | Có thể thay thế các đoạn xích bị hư hỏng | Có thể tháo và thay từng module bị hư hỏng |
| Khả năng tùy chỉnh bề mặt | Hạn chế hơn, tùy dòng xích | Tùy loại xích và bề mặt | Đa dạng, có mặt kín, mặt lưới, mặt nhám và nhiều kiểu cấu trúc |
| Chi phí | Thường dễ tối ưu tùy dòng xích | Có thể cao hơn, đặc biệt với xích inox | Chi phí phụ thuộc vật liệu, cấu hình và phụ kiện đi kèm |
Không nên mặc định xích thép phù hợp hơn xích nhựa trong mọi trường hợp. Lựa chọn cần dựa trên tốc độ vận chuyển, tải trọng, môi trường sản xuất, loại đoạn chạy và thiết kế tổng thể của dây chuyền.

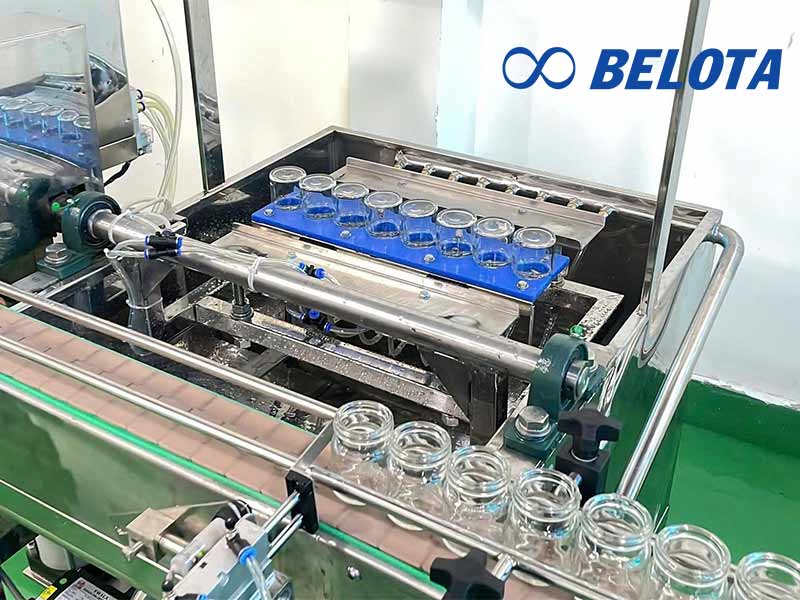

Belota cung cấp băng tải cho dây chuyền chai thủy tinh
Belota cung cấp nhiều loại băng tải và xích phục vụ dây chuyền vận chuyển chai thủy tinh, tùy theo yêu cầu của từng hệ thống. Các sản phẩm có thể bao gồm:
- Xích nhựa và xích thép.
- Side Flexing Chain cho đoạn cong.
- Băng tải mô-đun và băng tải tổng hợp.
- Các dòng băng tải, xích của Ammeraal Beltech.
- Sản phẩm từ các thương hiệu khác theo yêu cầu kỹ thuật và khả năng thay thế.
Belota hỗ trợ tư vấn lựa chọn theo kích thước chai, tốc độ vận hành, tải trọng, cấu hình băng tải, bán kính cong và môi trường sản xuất. Với hệ thống đang sử dụng, doanh nghiệp có thể cung cấp thông số hoặc hình ảnh xích hiện tại để xác định phương án thay thế phù hợp.
Câu hỏi thường gặp?
Làm sao để hạn chế tình trạng chai thủy tinh bị đổ vỡ, va đập ở các đoạn cua cong?
Trả lời: Tại các đoạn chuyển hướng, chai thủy tinh rất dễ bị nghiêng hoặc va chạm do lực ly tâm và trọng tâm cao. Để khắc phục, hệ thống cần sử dụng các dòng xích chạy cong chuyên dụng (Side Flexing Chain) như dòng Magnetic hoặc Tab của Ammeraal Beltech. Các thiết kế này giúp giữ cố định chân xích, đảm bảo chai di chuyển mượt mà qua khúc cua mà không bị xô lệch hay lật đổ.
Belota có hỗ trợ khảo sát, tư vấn và cung cấp giải pháp thay thế xích băng tải tận nơi không?
Trả lời: Có. Belota hỗ trợ doanh nghiệp từ khâu tư vấn thiết kế hệ thống mới cho đến giải pháp thay thế linh kiện định kỳ. Kỹ thuật viên của Belota có thể làm việc dựa trên thông số kỹ thuật hoặc hình ảnh thực tế của hệ thống hiện tại để đưa ra phương án tối ưu.
Tần suất bảo trì và kiểm tra định kỳ hệ thống băng tải chai thủy tinh là bao lâu?
Trả lời: Đối với các dây chuyền đóng chai thủy tinh tốc độ cao, doanh nghiệp nên thực hiện kiểm tra độ mòn của mặt xích, thanh dẫn hướng (wear strip) và độ căng của hệ thống định kỳ mỗi tháng một lần. Riêng các khu vực tiếp xúc trực tiếp với hóa chất tẩy rửa mạnh hoặc môi trường ẩm ướt cần được vệ sinh và bôi trơn chuyên dụng hằng tuần để tránh hiện tượng kẹt xích hoặc mài mòn.
Kết luận
Việc lựa chọn đúng loại xích hoặc băng tải giúp dây chuyền vận chuyển chai ổn định, hạn chế va đập và giảm thời gian dừng máy trong quá trình vận hành. Doanh nghiệp nên lựa chọn sản phẩm dựa trên kích thước chai, tốc độ dây chuyền, cấu hình băng tải và điều kiện làm việc thực tế.
Liên hệ Belota để được tư vấn băng tải chai thủy tinh phù hợp với hệ thống đang sử dụng.
