Việc kết nối trục động cơ với hộp số sao cho chịu được tải trọng lớn, chấp nhận độ lệch tâm và dễ dàng tháo lắp luôn là bài toán kỹ thuật quan trọng. Khớp nối xích chính là giải pháp tối ưu đáp ứng hoàn hảo các yêu cầu này nhờ cấu tạo đơn giản nhưng vô cùng bền bỉ. Hãy cùng Belota tìm hiểu chi tiết về thông số và ứng dụng thực tế của thiết bị này ngay sau đây.

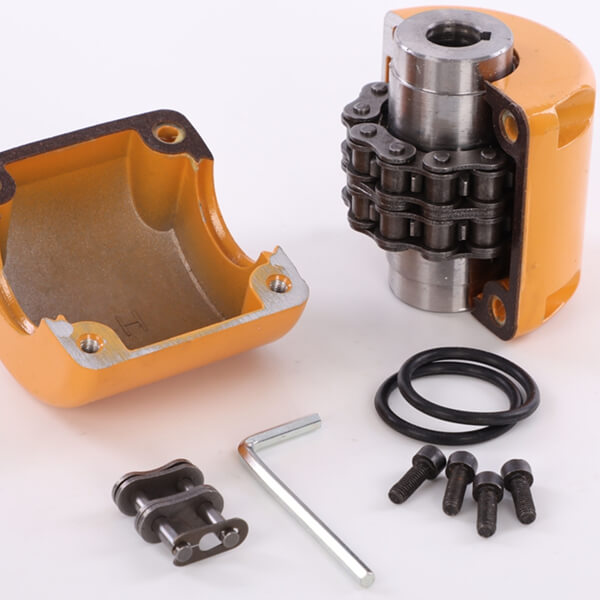

Khớp nối xích (Chain Coupling) là một thiết bị cơ khí dùng để nối hai trục quay lại với nhau nhằm truyền mô-men xoắn. Cấu tạo đặc trưng của nó bao gồm hai đĩa xích (nhông) được lắp vào hai đầu trục, sau đó được liên kết lại bằng một sợi xích đôi. Toàn bộ cụm chi tiết này thường được bao bọc bởi một lớp vỏ bảo vệ bằng hợp kim nhôm hoặc nhựa để giữ mỡ bôi trơn và đảm bảo an toàn.
Một bộ khớp nối xích hoàn chỉnh bao gồm 3 thành phần chính:

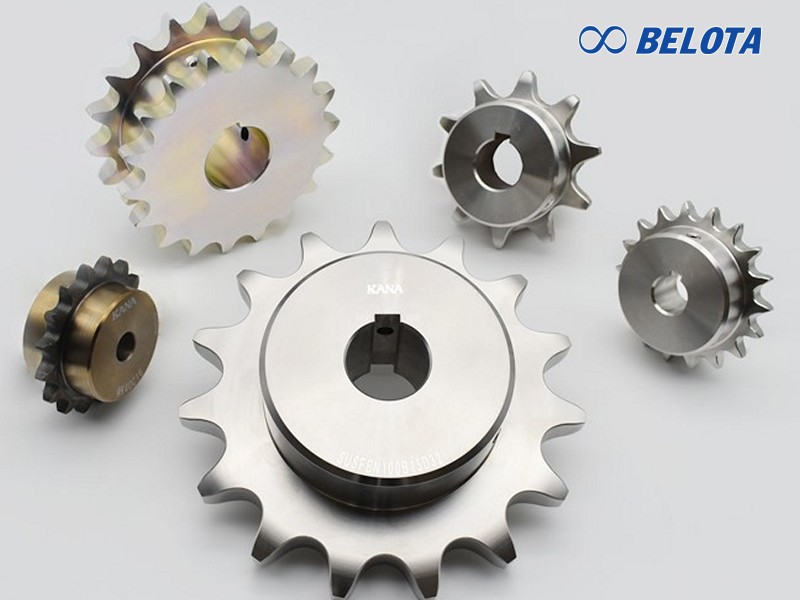

Hai nhông xích (Sprockets): Được gia công chính xác, răng nhông được tôi cứng để chịu mài mòn. Đĩa xích này được khoét lỗ trục và rãnh then để lắp chặt vào trục động cơ và trục bị dẫn.
Xích đôi (Duplex Chain): Đóng vai trò là "cầu nối" mềm dẻo, chịu lực kéo trực tiếp để truyền chuyển động giữa hai nhông. Việc tháo lắp khớp nối thực chất là tháo chốt của sợi xích này.
Vỏ bảo vệ (Cover): Giúp ngăn bụi bẩn xâm nhập, giữ mỡ bôi trơn để hệ thống hoạt động êm ái và bảo vệ an toàn cho người vận hành.
Khớp nối xích vận hành dựa trên cơ chế ăn khớp cơ học. Khi trục chủ động quay, nhông gắn trên trục đó sẽ kéo theo chuỗi mắt xích, từ đó truyền lực sang nhông của trục bị động. Nhờ khe hở nhỏ giữa xích và răng nhông, khớp nối có khả năng tự lựa, cho phép bù đắp những sai lệch nhỏ về góc độ hoặc độ song song giữa hai trục mà không gây kẹt hay gãy trục
So với các loại khớp nối khác (như khớp nối bu lông, khớp nối mềm...), khớp nối xích sở hữu những ưu điểm kỹ thuật vượt trội:
Chịu tải trọng lớn: Nhờ cơ chế truyền lực qua hệ thống mắt xích và răng nhông tôi cứng, loại khớp nối này có thể truyền tải mô-men xoắn cao, phù hợp cho các ứng dụng tải nặng.
Linh hoạt cao: Cấu tạo khe hở giữa xích và nhông cho phép khớp nối chấp nhận độ lệch trục nhỏ (lệch góc, lệch song song) trong quá trình vận hành mà không gây hỏng hóc.
Dễ dàng tháo lắp: Đây là ưu điểm lớn nhất. Khi cần bảo trì hay thay thế, người dùng chỉ cần tháo chốt xích mà không cần phải di dời động cơ hay hộp số, giúp tiết kiệm tối đa thời gian dừng máy.
Hiệu suất cao: Ít tiêu hao năng lượng do ma sát thấp.
Trên thị trường hiện nay, Khớp nối xích KC là dòng sản phẩm được ưa chuộng nhất nhờ thiết kế tối ưu cho khả năng chịu tải và độ bền. Có cấu tạo gồm hai nhông có cùi, một sợi xích đôi và vỏ nhôm bảo vệ. Thiết kế cùi nhông dài giúp định vị chắc chắn, tăng hiệu quả truyền mô-men xoắn. Vỏ nhôm không chỉ che chắn mà còn hạn chế hư hỏng khi xích gặp sự cố.
Các mã khớp nối KC thường gặp:
KC 4012 / KC 4016: Sử dụng xích số 40, bước 12.7 mm.
KC 5016 / KC 5018: Sử dụng xích số 50, bước 15.875 mm.
KC 6018 / KC 6022: Sử dụng xích số 60, bước 19.05 mm.
KC 8018 / KC 8022: Sử dụng xích số 80, bước 25.4 mm.
KC 10020 / KC 12018: Dành cho hệ truyền động tải trọng rất nặng.
Khớp nối xích được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng chịu tải trọng lớn, truyền động chính xác và hoạt động ổn định. Một số ứng dụng tiêu biểu gồm:
Máy móc công nghiệp: Dùng trong hệ thống truyền động của máy nén, máy bơm, máy phát điện, máy khuấy và nhiều thiết bị sản xuất khác.
Công nghiệp chế tạo: Được tích hợp trong dây chuyền sản xuất để truyền động giữa các bộ phận máy móc.
Công nghiệp nặng: Sử dụng trong các thiết bị khai thác mỏ, máy đào, máy kéo và các loại máy móc hạng nặng.
Nông nghiệp: Xuất hiện trong hệ thống truyền động của máy gặt, máy cày và nhiều loại máy nông nghiệp khác.
Tốc độ quay (RPM): Khớp nối xích thường bị giới hạn về tốc độ tối đa (thấp hơn khớp nối bánh răng). Cần tra cứu bảng thông số kỹ thuật để đảm bảo an toàn.
Bôi trơn: Bắt buộc phải tra mỡ bôi trơn đầy đủ vào bên trong vỏ bảo vệ để giảm mài mòn và tiếng ồn.
Độ đồng tâm: Dù chấp nhận sai số, nhưng việc căn chỉnh hai trục càng thẳng hàng thì tuổi thọ khớp nối và vòng bi càng cao.
Sự ổn định của hệ thống truyền động phụ thuộc rất lớn vào chất lượng của khớp nối. Việc sử dụng sản phẩm kém chất lượng có thể dẫn đến phá hủy trục và gián đoạn sản xuất.
Để được tư vấn chọn mã chính xác và sở hữu những sản phẩm chuẩn kỹ thuật, hãy liên hệ ngay Hotline/Zalo 0917 657 946. Belota cam kết mang đến giải pháp tối ưu nhất cho nhu cầu về Khớp nối xích của bạn!
